열교환 기는 많은 산업 및 HVAC 시스템에서 필수적인 구성 요소입니다. 주요 기능은 두 유체를 혼합하지 않고도 두 유체 사이의 열 전달을 촉진하는 것입니다. 이는 냉각 시스템과 같이 열 조절이 필요한 프로세스에서 매우 중요합니다.
냉각수 시스템에서 열교환기는 안전한 작동 온도를 유지하고 다양한 공정의 효율성을 향상시키는 데 중요한 역할을 합니다. 발전소, 데이터 센터 또는 제조 시설에서 냉각수 시스템의 열교환기 역할을 이해하는 것은 시스템 성능을 유지하고 운영 비용을 최소화하는 데 중요합니다.
이 기사에서는 냉각수 시스템에서 열교환기의 목적, 사용되는 유형, 이점 및 유지 관리 요구 사항을 살펴보겠습니다. 결국에는 열교환기가 냉각수 시스템의 효율성에 어떻게 기여하는지 명확하게 이해하게 될 것입니다.
냉각수 시스템은 산업 공정이나 HVAC 장비에서 발생하는 열을 관리하고 소산하도록 설계된 파이프와 구성 요소의 네트워크입니다. 시스템은 일반적으로 물을 열 전달 매체로 사용합니다. 냉각수 시스템은 발전, 제조, 대형 건물의 공조 등 광범위한 응용 분야에 사용됩니다.
대부분의 산업 공정에서 압축기, 모터, 반응기 등의 장비는 과도한 열을 발생시킵니다. 냉각수 시스템은 이 열을 흡수하여 장비에서 멀리 전달하여 손상이나 비효율을 초래할 수 있는 과열을 방지합니다.
일반적인 냉각수 시스템은 몇 가지 주요 구성 요소로 구성됩니다.
요소 | 설명 |
냉각탑 | 증발 냉각을 통해 대기로 열을 방출합니다. |
Pumps | 시스템을 통해 냉각수를 순환시킵니다. |
열교환 기 | 장비의 열을 냉각수로 전달합니다. |
배관망 | 열교환기와 장비 사이에 냉각수를 공급합니다. |
여과 시스템 | 냉각수에서 잔해물과 오염물질을 제거합니다. |
냉각수 시스템은 장비에서 열을 효율적으로 흡수 및 제거하여 최적의 작동 조건을 유지하고 과열을 방지하도록 설계되었습니다.
과도한 열로 인한 장비 고장을 방지하려면 냉각수 시스템이 필수적입니다. 많은 산업 공정에서는 제품 품질, 안전 및 운영 효율성을 보장하기 위해 정밀한 온도 제어가 필요합니다. 효과적인 냉각수 시스템이 없으면 장비가 과열되어 가동 중지 시간이 많이 걸리고 효율성이 떨어지며 기계가 손상될 수 있습니다.
냉각수 시스템에서 열교환기의 주요 기능은 시스템이나 장비의 열을 냉각수로 전달하는 것입니다. 열 교환기는 두 유체(보통 뜨거운 유체와 차가운 유체)가 혼합되지 않고 근접하게 통과하도록 하여 이러한 열 전달을 촉진합니다. 이렇게 하면 유체를 오염시키지 않고 열이 효과적으로 전달됩니다.
냉각수 시스템에서 열 교환기는 일반적으로 발전, 제조 또는 공조와 같은 산업 공정에서 생성된 열을 냉각수로 전달합니다. 그런 다음 냉각수는 이 열을 냉각탑과 같은 방열 장치로 전달합니다.
열교환기는 열 전달의 세 가지 주요 원리를 기반으로 작동합니다.
전도 : 열은 열 교환기 재료(보통 금속)의 벽을 통해 뜨거운 유체에서 차가운 유체로 전달됩니다.
대류 : 더 뜨거운 유체는 위로 올라가고 차가운 유체는 가라앉는 경향이 있기 때문에 열 전달은 유체의 이동을 통해서도 발생합니다.
복사 : 어떤 경우에는 복사를 통해 열이 전달될 수도 있지만 냉각수 시스템에서는 흔하지 않습니다.
열 교환기는 열이 산업 시스템에서 냉각수로 효과적으로 전달되도록 하여 장비와 냉각 시스템 모두에 대해 원하는 온도 범위를 유지합니다.
냉각수 시스템의 효율성은 열교환기의 효과적인 기능에 따라 달라집니다. 열 교환기가 제대로 작동하지 않으면 열 전달이 비효율적으로 이루어져 냉각수 시스템이 필요한 온도를 유지하는 데 어려움을 겪을 수 있습니다. 이로 인해 에너지 소비가 증가하고 시스템 마모가 발생하며 장비 과열 가능성이 발생할 수 있습니다.
효과적인 열 교환기를 유지함으로써 냉각수 시스템은 효율적으로 작동할 수 있으며, 에너지를 덜 사용하고 장비와 냉각 시스템 자체의 수명을 연장할 수 있습니다.
냉각수 시스템에는 여러 유형의 열교환기가 사용되며 각각은 다양한 작동 조건과 요구 사항에 적합합니다. 가장 일반적인 유형은 다음과 같습니다.
쉘 앤 튜브 열교환기는 원통형 쉘 내부에 일련의 튜브로 구성됩니다. 한 유체는 튜브를 통해 흐르고 다른 유체는 쉘 내의 튜브 주위로 흐릅니다. 이 설계는 대규모 냉각 시스템에 효과적이며 높은 압력과 온도를 처리할 수 있습니다.
특징 | 쉘 앤 튜브 열 교환기 |
흐름 구성 | 역류, 평행 흐름 또는 교차 흐름. |
응용 프로그램 | 발전소, 석유화학 산업, 정유소. |
장점 | 높은 열 전달 효율로 많은 양의 유체를 처리할 수 있습니다. |
단점 | 상당한 공간이 필요하고 스케일 축적으로 인해 더 많은 유지 관리가 필요합니다. |

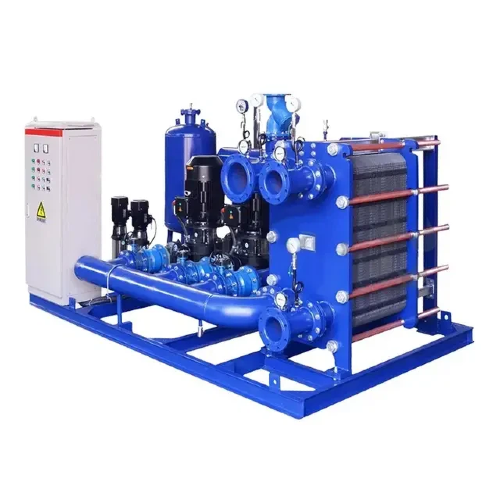

판형 열 교환기는 유체 흐름을 위한 작은 간격으로 함께 쌓인 여러 개의 판으로 구성됩니다. 이 유형은 컴팩트하고 효율적이므로 공간이 제한된 시스템에 이상적입니다.
특징 | 판형 열교환기 |
흐름 구성 | 교차 흐름 또는 역류 디자인. |
응용 프로그램 | HVAC 시스템, 냉동, 소규모 산업 응용 분야. |
장점 | 높은 열 전달 효율, 컴팩트한 디자인. |
단점 | 오염되기 쉬우며 정기적인 유지 관리가 필요합니다. |
공냉식 열 교환기는 공기를 사용하여 유체를 냉각시킵니다. 일반적으로 유체가 흐르는 핀 튜브로 구성되며 열을 발산하기 위해 핀 위로 공기가 불어옵니다. 이러한 유형의 열교환기는 물 가용성이 제한된 상황에서 자주 사용됩니다.
특징 | 공냉식 열교환기 |
흐름 구성 | 공기가 핀 튜브 위로 통과하여 내부 유체를 냉각시킵니다. |
응용 프로그램 | 자동차, 소형 냉각 시스템, 산업용 애플리케이션. |
장점 | 물이 필요하지 않아 건조한 환경에 적합합니다. |
단점 | 수냉식 시스템보다 효율이 낮고 넓은 표면적이 필요합니다. |
열 교환기의 선택은 유체 유형, 열 부하 및 사용 가능한 공간과 같은 다양한 요소에 따라 달라집니다. 대규모 산업 응용 분야의 경우 일반적으로 쉘 앤 튜브 열교환기가 사용되는 반면, 소형 시스템에는 판형 열교환기가 더 적합합니다. 공냉식 열교환기는 물 가용성이 제한된 환경에 이상적입니다.
열교환기는 열을 보다 효과적으로 전달함으로써 냉각수 시스템의 효율성을 크게 향상시킵니다. 열이 시스템에서 냉각수로 효율적으로 전달되면 시스템은 최적의 성능으로 작동하여 에너지 소비를 줄이고 냉각 시스템의 전반적인 성능을 향상시킵니다.
열 교환기는 열 전달을 최적화함으로써 추가 냉각 전력의 필요성을 줄입니다. 이는 에너지 절약으로 이어지며 시간이 지남에 따라 운영 비용을 크게 줄일 수 있습니다. 대규모 산업 시스템에서는 이러한 절감 효과가 상당하므로 열교환기를 비용 효과적인 투자로 만들 수 있습니다.
적절한 열 관리는 냉각수 시스템 장비의 수명을 연장합니다. 열을 효율적으로 제거하면 과열로 인해 장비가 마모되거나 파손될 가능성이 줄어듭니다. 이는 열교환기와 냉각되는 장비의 수명을 연장시킵니다.
효율적인 열 교환기는 에너지 소비를 줄여 냉각 시스템이 환경에 미치는 영향을 줄이는 데 도움이 됩니다. 이를 통해 전력 자원에 대한 부담이 줄어들고 기업의 지속 가능성 노력에 기여할 수 있습니다. 에너지 사용 감소는 배출 감소를 의미하며 이는 환경에 도움이 됩니다.
냉각수 시스템에서 열교환기를 유지 관리하는 것은 수명과 효율적인 성능을 보장하는 데 필수적입니다. 정기적인 유지 관리는 열 교환기의 열 전달 효율을 감소시킬 수 있는 오염, 부식, 스케일링과 같은 문제를 방지하는 데 도움이 됩니다.
일 | 빈도 | 목적 |
점검 | 매년 또는 반년마다 | 마모, 누출 또는 손상 흔적이 있는지 확인하십시오. |
청소 | 6~12개월마다 | 열 전달을 방해할 수 있는 스케일, 먼지 및 잔해물을 제거하십시오. |
석회질 제거 | 필요에 따라 | 특히 경도가 높은 수역에서 스케일 축적을 방지합니다. |
누출 테스트 | 매년 | 시스템 효율성에 영향을 미칠 수 있는 누출이 없는지 확인하십시오. |
정기적인 검사와 유지보수는 잠재적인 문제를 조기에 발견하는 데 도움이 됩니다. 열교환기에 수리 또는 교체가 필요할 수 있다는 징후는 다음과 같습니다.
냉각 효율이 감소합니다.
표면에 부식이나 구멍이 눈에 띄게 나타납니다.
비정상적인 소음이나 진동.
압력 손실의 누출 또는 징후.
결론적으로, 열교환기는 냉각수 시스템의 효율성과 신뢰성을 보장하는 데 중요한 역할을 합니다. 이는 산업 장비에서 냉각수로 효과적인 열 전달을 가능하게 하여 과열을 방지하고 성능을 최적화합니다 . 올바른 유형의 열 교환기를 선택하고 적절한 유지 관리를 보장하면 에너지 효율성을 크게 향상시키고 장비 수명을 연장하며 운영 비용을 낮출 수 있습니다.
Ruidong Group은 다양한 냉각수 시스템의 특정 요구 사항을 충족하도록 설계된 고품질 열교환기를 전문적으로 제공합니다. 우리 팀은 귀하의 시스템에 적합한 솔루션을 선택하도록 돕고 최대 효율성과 장기적인 성능을 보장하기 위해 최선을 다하고 있습니다. 냉각수 시스템 개선을 원하거나 전문가의 조언이 필요한 경우 언제든지 당사에 문의해 주십시오. 귀하의 운영을 최적화하고 지속 가능한 결과를 달성할 수 있도록 지원해 드립니다.
냉각수 시스템에서 열교환기의 주요 기능은 무엇입니까?
열교환기의 주요 기능은 산업 장비의 열을 냉각수로 전달하여 장비가 과열되지 않도록 하는 것입니다.
열교환기는 어떻게 에너지 효율을 향상시킵니까?
열 교환기는 열 전달을 최적화하여 추가 냉각 전력의 필요성을 줄이고 에너지 소비를 줄입니다.
냉각수 시스템에는 어떤 유형의 열교환기가 사용됩니까?
일반적인 유형에는 쉘 앤 튜브 열교환기, 판형 열교환기, 공냉식 열교환기가 포함됩니다.
열교환기는 얼마나 자주 청소하거나 유지관리해야 합니까?
청소, 점검을 포함한 정기적인 유지보수는 작동 조건에 따라 1년 또는 2년마다 수행해야 합니다.
열교환기를 교체해야 한다는 징후는 무엇입니까?
일반적인 징후로는 냉각 효율성 감소, 눈에 보이는 부식, 누출 또는 압력 손실 등이 있습니다.
