제품 설명

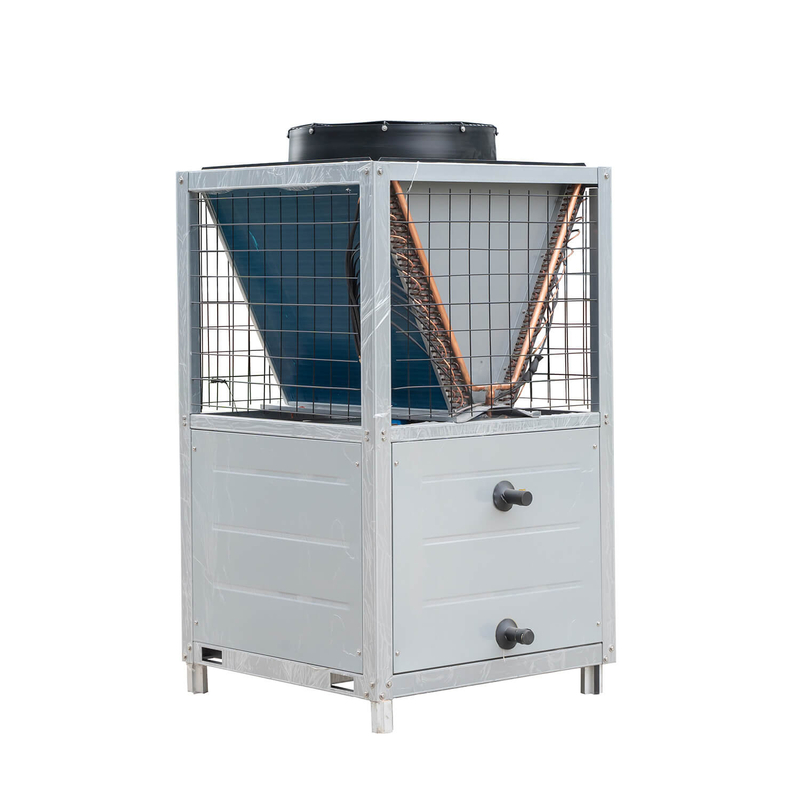

10kW-45kW 에너지 효율적인 상업용 미니형 수직형 공냉식 스크롤 냉각기(히트펌프 포함)
Ruidong의 상업용 미니 공기 냉각기는 플라스틱 및 고무 기계, 식품 및 음료 가공, MRI 기계, 레이저 산업 및 인쇄를 포함한 다양한 산업에서 널리 활용됩니다.
이러한 공랭식 냉각기는 주변 공기를 사용하여 응축기 코일을 냉각하고 열을 대기로 방출하는 증기 압축 사이클을 통해 액체에서 열을 효과적으로 제거합니다.소형 공냉식 냉각기에는 스크롤 압축기가 장착되어 있고, 대형 냉각기에는 효율성 향상을 위해 가변 속도 구동 옵션을 제공하는 스크류 압축기가 장착되어 있습니다.
Ruidong의 미니 공기 냉각기는 소형이고 에너지 효율적이며 설치 및 작동이 용이하도록 설계되었습니다.이 제품은 거친 산업 환경을 견딜 수 있도록 제작되었으며 최적의 성능과 에너지 효율성을 보장하는 첨단 냉동 기술을 갖추고 있습니다.
1. 7-45kw 미니 상업용 스크롤 공기 냉각기에는 크랭크케이스 히터와 각 압축기의 열 과부하 차단 장치가 함께 제공됩니다.
2. 당사의 냉각기에는 3상 직접 구동 모터가 장착된 저소음 8극 축류 팬이 장착되어 있습니다.팬에는 IP54 보호 수준도 있으며 보호 콘센트 그릴이 포함되어 있습니다.
3. 공냉식 스크롤 워터 칠러(Air Cooled Scroll Water Chiller)는 고효율 쉘 앤 튜브형 열교환기를 특징으로 합니다.증발기는 공장에서 유연한 폐쇄 셀 재료로 절연되어 있습니다.
4. 냉각기의 냉매 회로에는 차지 밸브, 필터 드라이어, 투시창, 기액 분리기, 감온식 팽창 밸브, 고압 및 저압 스위치가 포함됩니다.히트펌프 장치에는 4방향 밸브, 수액기, 일방향 밸브도 포함됩니다.
5. 유압 회로는 아연 도금 파이프로 만들어지며 쉘 앤 튜브 열교환기를 위한 배수 연결부를 포함합니다.또한 플랜지형 유압 커넥터도 있습니다.
6. 전기 패널은 압축기 접촉기, 팬 모터 접촉기, 압축기 절연 스위치, 팬 보호 차단기, 상순 계전기 및 기능 표시가 있는 마이크로프로세서로 구성됩니다.
7. 냉각기의 안정적인 마이크로프로세서 시스템으로 자동 작동이 가능하여 유지 관리 비용이 절감됩니다.
공냉식 스크롤 칠러에 대한 견적을 받으려면 당사에 문의하십시오.
|
제품 포장
|
데이터 시트
| 제품 | 공냉식 스크롤 워터 칠러 및 히트 펌프 | |||||||
| 유형 | 미니 | |||||||
| 모델-RLSFW | RLSFW10 | RLSF W15 | RLSFW20 | RLSFW25 | RLSFW30 | RLSFW40 | ||
| 공칭 냉각 용량 | kW | 9.5 | 14.5 | 21.5 | 23.1 | 27 | 32 | |
| 냉각 입력 전원 | kW | 3.5 | 5.2 | 7.5 | 7.9 | 9 | 10.4 | |
| 현재 실행 중 | A | 7.05 | 9.05 | 13.3 | 14 | 16 | 18.4 | |
| 공칭 난방 용량 | kW | 10.3 | 16.4 | 24.4 | 26.3 | 30 | 38.2 | |
| 난방 입력 전원 | kW | 3.45 | 4.6 | 7.4 | 7.9 | 9 | 10.3 | |
| 현재 실행 중 | A | 6.75 | 8.65 | 13.1 | 14.0 | 16.0 | 18.2 | |
| 최대.현재 실행 | A | 11.3 | 13.5 | 20.6 | 21.5 | 24 | 27 | |
| 케이블 직경 (구리선 거리 20m 이하) | mm² | 2.5 | 2.5 | 3*6+2*4 | 3*6+2*4 | 3*6+2*4 | 3*6+2*4 | |
| 전원 전압 | 380v / 50hz | |||||||
| 압축기 | 유형 | 밀폐형 스크롤 유형 | ||||||
| 수량 | 1 | |||||||
| 시작 모드 | 직접 시작 | |||||||
| 냉매 | 유형 | R22/R410a | ||||||
| 요금(kg) | 2.4 | 2.8 | 8.5 | 10 | 10.5 | 11.5 | ||
| 제어 | 전자팽창밸브(EXV) | |||||||
| 증발기 | 유형 | 스테인리스 판형 | ||||||
| 수압 강하 | kPa | 70-90 | ||||||
| 수도관 직경. | DN | DN25 | DN25 | DN32 | DN32 | DN40 | DN40 | |
| 물의 흐름 | m3/h | 1.6 | 2.6 | 3.4 | 3.6 | 4.3 | 5.0 | |
| 콘덴서 유형 | 내부 스레드 구리 튜브 및 친수성 알루미늄 핀 | |||||||
| 콘덴서 팬 | 유형 | 축형 | ||||||
| 수량 | 1 | |||||||
| 소음 | 데시벨(A) | 68 | 68 | 68 | 68 | 78 | 78 | |
| 힘 | (kW) | 0.55 | 0.55 | 0.55 | 0.55 | 0.75 | 0.75 | |
| 공기 흐름 | m³/h) | 4000 | 6000 | 8000 | 10000 | 12000 | 14000 | |
| 공기 배출 | 측면(옵션은 상단) | |||||||
| 치수 | L | mm | 1200(1180) | 1200(1180) | 1200(1180) | 1200(1180) | 1200(1180) | 1200(1180) |
| W | mm | 720(1080) | 720(1080) | 720(1080) | 720(1080) | 720(1080) | 720(1080) | |
| H | mm | 1870(1870) | 1870(1870) | 1870(1870) | 1870(1870) | 1870(1870) | 1870(1960) | |
| 순중량 | 킬로그램 | 185 | 240 | 320 | 350 | 380 | 380 | |
| 작동 중량 | 킬로그램 | 200 | 260 | 360 | 380 | 420 | 420 | |
| 소음 데시벨(A) | 데시벨(A) | 65 | 66 | 69 | 69 | 70 | 71 | |
| 비고 | 1.냉각 표준 작업 조건: 주변 온도 35℃DB/24℃WB; 냉수 입구 온도 12℃, 출구 온도 7℃. | |||||||
| 2.Heating 표준 근무 조건: 주위 온도 7℃DB/6℃WB; 온수 입구 온도 40℃, 출구 온도 45℃. | ||||||||
| 3. 옵션 액세서리 : 내장형 팽창 물 탱크 및 워터 펌프. | ||||||||
|
