냉각주기의 기본 원리
냉각주기의 핵심 원리는 열의 방향 전달입니다. 냉각이 필요한 영역에서 열을 흡수하고 외부 환경으로 방출합니다. 구체적으로, 이것은 폐쇄 시스템 내에서 냉매를 순환하여 열을 전달함으로써 달성된다.
이 과정은 압축기, 응축기, 스로틀 링 장치 및 증발기의 4 가지 주요 구성 요소의 조정 된 작동에 의존합니다.
현대 산업 생산을위한 주요 지원 기술로서, 산업용 냉각수 냉각기는 식품 가공, 화학 합성 및 바이오 제약과 같은 현대 산업 분야에서 널리 사용됩니다. 생산 공정의 안정성을 보장하고 제품 품질을 향상 시키며 에너지 효율을 향상시킵니다.

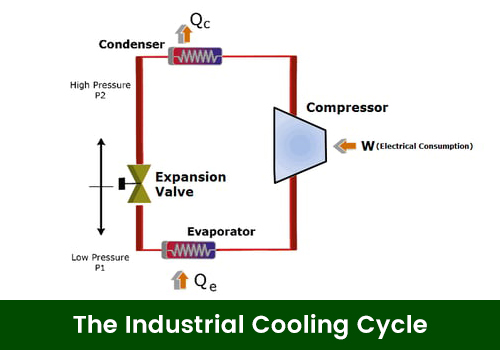

그림 1 : 산업 냉각 주기
핵심 구성 요소 분석
I. 압축기
압축기는 냉각 시스템의 핵심이며 밀도를 증가시키기 위해 가스 냉매 압축 및 가열을 담당합니다. 효과적인 냉각을 달성하기 위해, 냉매의 온도는 열을 방출하기 위해 응축기 (예 : 공기 또는 물)의 냉각 매체의 온도보다 높아야합니다. 동시에 압축기는 폐쇄 시스템 내에서 냉매의 순환을 구동합니다. 산업용 냉각에 사용되는 일반적인 유형의 압축기에는 나사, 피스톤, 원심력 및 스크롤 유형이 포함되며 스크롤 및 나사 압축기가 가장 널리 퍼져 있습니다. 나사 압축기는 대규모 화학 물질, 가공 및 수냉식 에어컨 응용에 적합합니다.

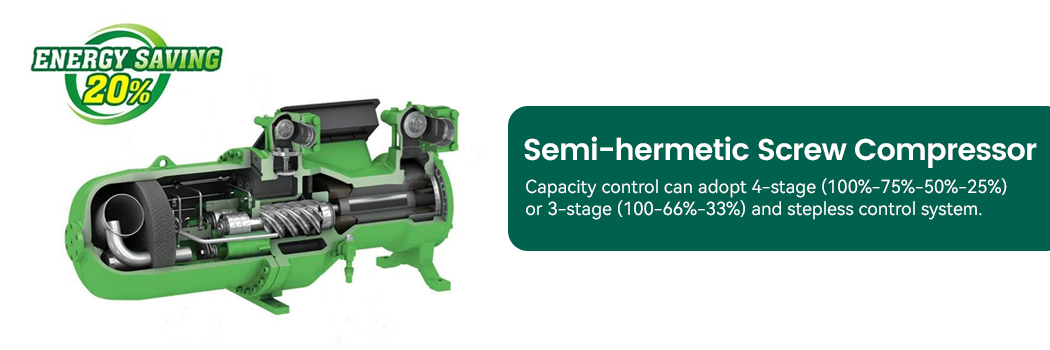

그림 2 : 반 중복 나사 압축기
II. 콘덴서
응축기는 냉각 배지 (예 : 공기 또는 물과 같은)와 열을 교환하여 냉매에서 열을 제거함으로써 고온의 고압 냉매 증기를 액체 상태로 냉각시키고 응축시키는 핵심 성분입니다.
(1) 핀 콘덴서
핀 콘도는 팬을 사용하여 공기가 응축기 코일 위로 흐르도록 강제로 냉매에서 열을 주변 환경으로 소산합니다. 간단한 구조, 물 소비가 낮으며, 특히 물이 부족한 곳에서 실외 사용에 적합합니다.

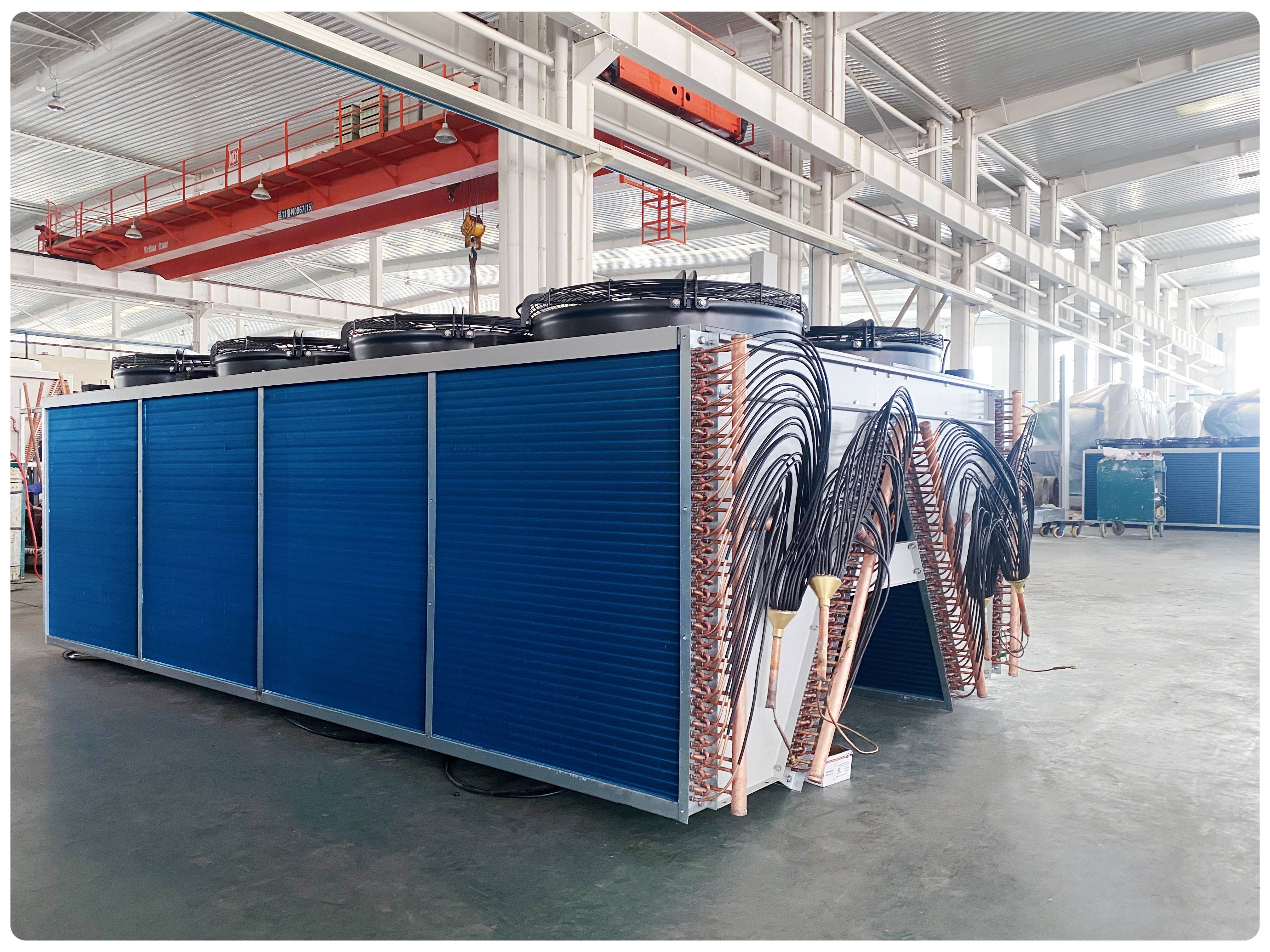

그림 3 : 핀 콘덴서
(2) 쉘 및 T ube 응축기
쉘 및 튜브 응축기는 물을 냉각 매체로 사용합니다. 냉매는 응축기 튜브 내부로 흐르고 열은 튜브 벽을 통해 냉각수로 옮겨집니다. 공냉식 응축기와 비교하여, 수냉식 응축기는 고온 환경에서 더 효율적이어서 낮은 응축 온도를 달성하여 냉각 시스템의 전반적인 성능을 향상시킵니다.

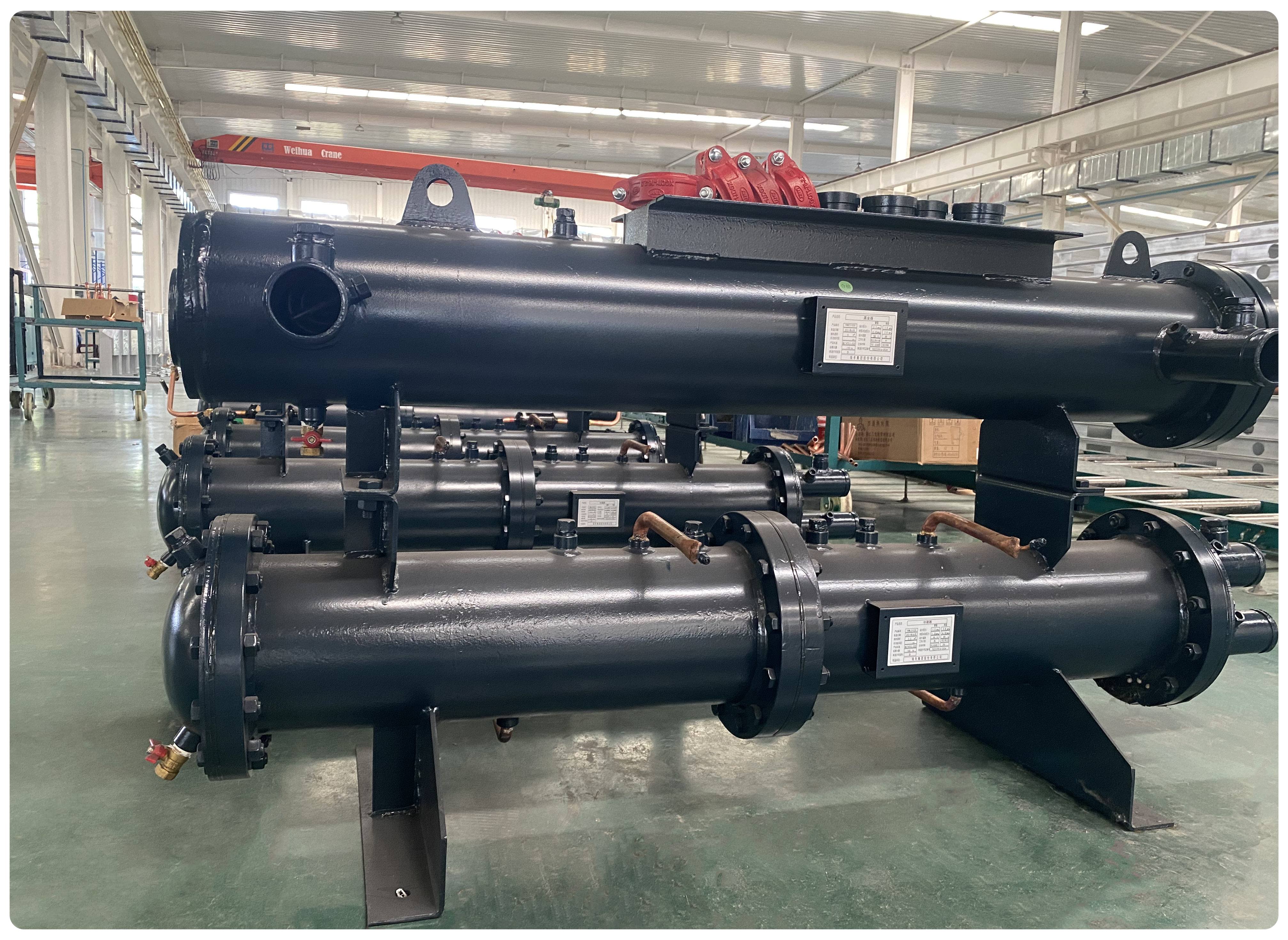

그림 4 : 쉘 및 튜브 응축기
III. 증발기
증발기는 액체 냉매가 열을 흡수하고 증발하여 실제 냉각 작업을 수행하는 냉각 시스템의 핵심 성분입니다. 전문 HVAC 설계 및 제조 회사 인 Ruidong Group은 잘 알려진 브랜드 압축기가 장착 된 자체 브랜드에 고품질 콘덴서 및 증발기를 제공합니다. 원자재 제어에서 제품 제조에 이르기까지 회사는 다양한 산업용 냉각 환경의 요구를 충족시키기위한 장치의 품질을 엄격하게 보장합니다.

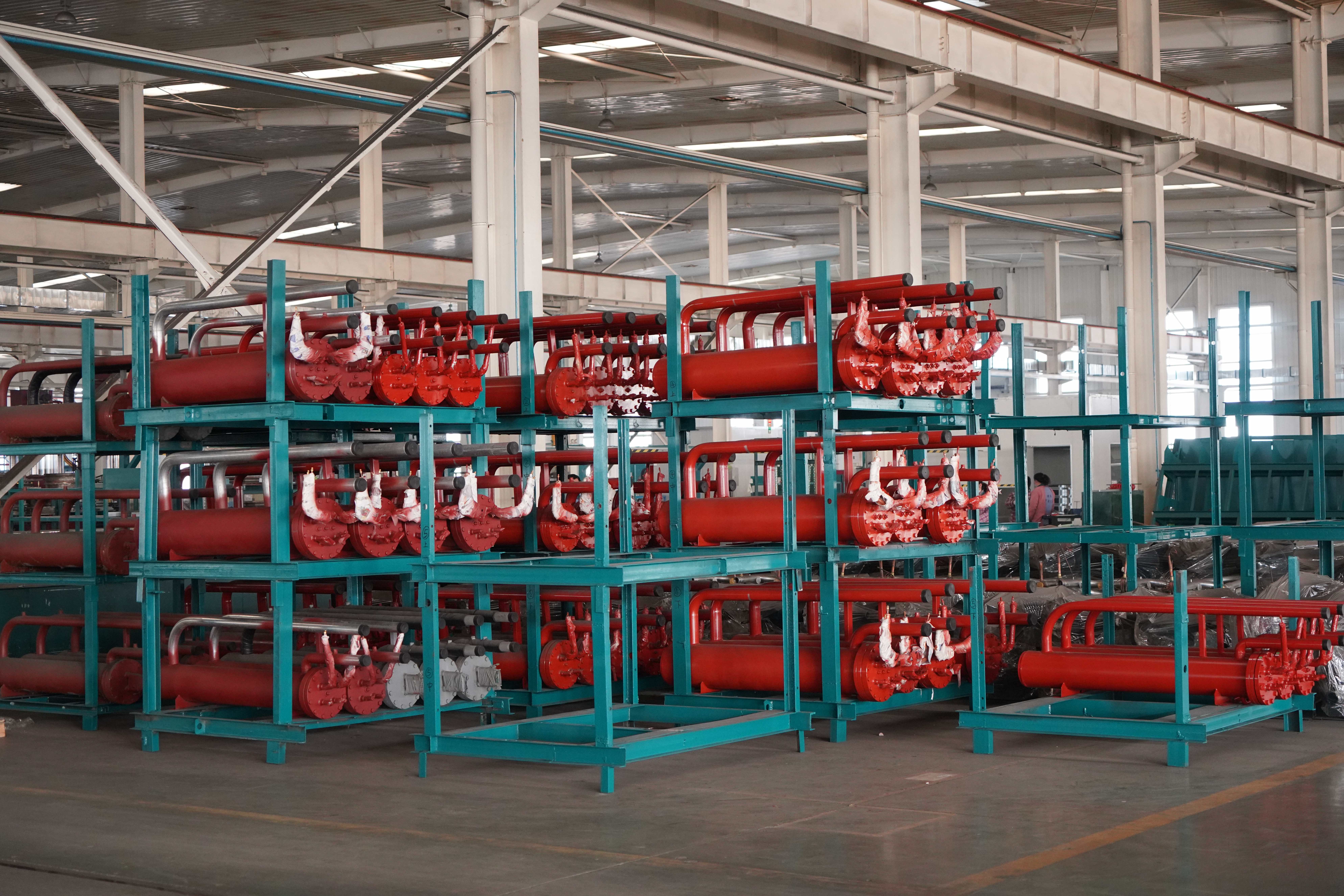

그림 5 : 열교환 기 인벤토리
그림 6 : 쉘 및 튜브 응축기/증발기 생산 라인
IV. 확장 밸브 개요
확장 밸브는 냉장주기의 핵심 구성 요소입니다. 주요 기능은 증발기의 'Boiling '수요를 충족시키기 위해 냉매 유속을 조절하고 냉매 압력을 줄이고 고압 측 (압축기 및 응축기)과 저압 측 (증발기) 사이의 전이를 용이하게하는 것입니다.
(1) 열 팽창 밸브
산업용 냉장에 일반적으로 사용되는 열 팽창 밸브는 감지 전구를 통해 증발기의 온도 및 압력 변화를 감지하여 과열을 유지함으로써 냉매 흐름을 자동으로 조정합니다. 적절한 설치 및 교정은 비정상적인 냉매 흐름을 방지 할 수 있습니다.
(2) 전자 팽창 밸브
전자 확장 밸브는 센서 및 컨트롤러를 통해 시스템 매개 변수를 모니터링하고 실시간 데이터에 따라 냉매 흐름을 정확하게 제어합니다. 상당한 부하 변화가있는 응용 프로그램에 적합하지만 안정적인 전원 공급 장치와 전자 부품의 정기 유지 보수가 필요합니다.
선택된 확장 밸브의 유형에 관계없이, 핵심 목표는 안정적인 시스템 작동을 유지하면서 증발기의 효과적인 냉매 확장 및 열 흡수를 보장하는 것입니다. Ruidong Group은 특정 요구 및 시스템 특성을 기반으로 가장 적합한 스로틀 링 장치를 추천하고 기술 지원 및 유지 보수 제안을 제공 할 수 있습니다.
다른 중요한 구성 요소
I. 냉매
냉매는 냉장 시스템에서 열 전달을위한 매체입니다. 이들은 온도와 압력의 변화, 열을 흡수하고 방출하여 냉각을 달성하여 액체와 기체 상태 사이를 순환시킵니다. Ruidong Group은 일반적으로 더 안전하고 환경 친화적 인 R22, R134A, R410A 및 R407C와 같은 냉매를 사용합니다.
II. 압력 제어
압력 센서 및 컨트롤러는 냉장 시스템에 설치되어 압력 수준을 모니터링합니다. 과압을 방지하여 장비 손상이나 안전 위험을 유발할 수 있습니다. 압력 제어는 또한 냉매가 최적의 압력 범위 내에서 작동하여 시스템 성능과 효율성을 향상시킵니다.
III. 안전 제어
고압 스위치, 저압 스위치, 과부하 보호기 및 전력 보호기와 같은 안전 제어 장치는 시스템 및 운영자가 잠재적 위험으로부터 보호하도록 설계되었습니다.
IV. 자동화 및 모니터링
제어 프로그램은 Siemens 프로그래밍 소프트웨어를 사용하여 실제 작동 조건을 기반으로 유연한 매개 변수 조정을 허용하여 최적의 제어 로직을 달성합니다. 이를 통해 장치의 효율적이고 에너지 절약 작동을 보장합니다. 마이크로 컴퓨터 컨트롤러 및 전기 구성 요소는 모두 잘 알려진 브랜드에서 나온 것으로 -15 ° C ~ 55 ° C 범위의 주변 온도에서 안정적인 작동이 가능하며 포괄적 인 자동 제어 기능을 특징으로하며 원격 제어를위한 RS-232/RS-485 인터페이스가 장착되어 있습니다.
냉장주기의 기본 작업 원리는 동일하지만 산업 공정 냉장 시스템에서 구성 요소의 선택, 설치 및 유지 보수는 시스템 성능에 중요합니다. 압축기, 응축기, 증발기, 팽창 밸브 및 제어 시스템을 최적화하면 효율성을 높이고 에너지 소비를 줄이며 품질과 안전을 보장 할 수 있습니다.
산업용 냉각기는 발전, 해양, 식품 및 음료, 석유 화학, 석유 및 가스, 데이터 처리 및 지구 냉각과 같은 산업에서 널리 사용됩니다. 산업 응용 분야의 냉장에 대한 수요가 증가함에 따라 엄격한 표준을 충족하는 맞춤형 시스템이 추세가되고 있습니다. 이러한 시스템에는 신중한 설계 및 구현이 필요합니다.
Ruidong Group은 포괄적 인 HVAC 서비스를 제공하며 다양한 산업에 효율적이고 에너지 절약 및 환경 친화적 인 냉장 시스템을 설계합니다. 자세한 내용은 당사에 문의하십시오.

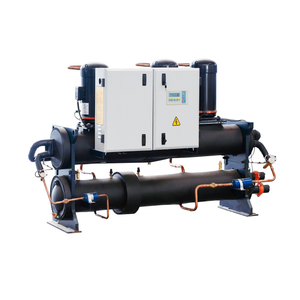

그림 7 : 산업용 냉각기 및 상업용 에어컨 시리즈
