Ruidong Group은 문제를 해결하고 비용 절감을 극대화하기 위해 고객의 요구를 우선시합니다. 최종 사용자 및 프로젝트의 경우 빠른 제품 이해, 빠른 설치, 효율성 향상 및 설치/운영 비용 감소를 보장합니다.

새로운 수냉식 냉각기 유닛 및 펌프 스테이션 시스템 탐색 - 장점과 작업 원칙에 대해 자세히 알아보십시오.

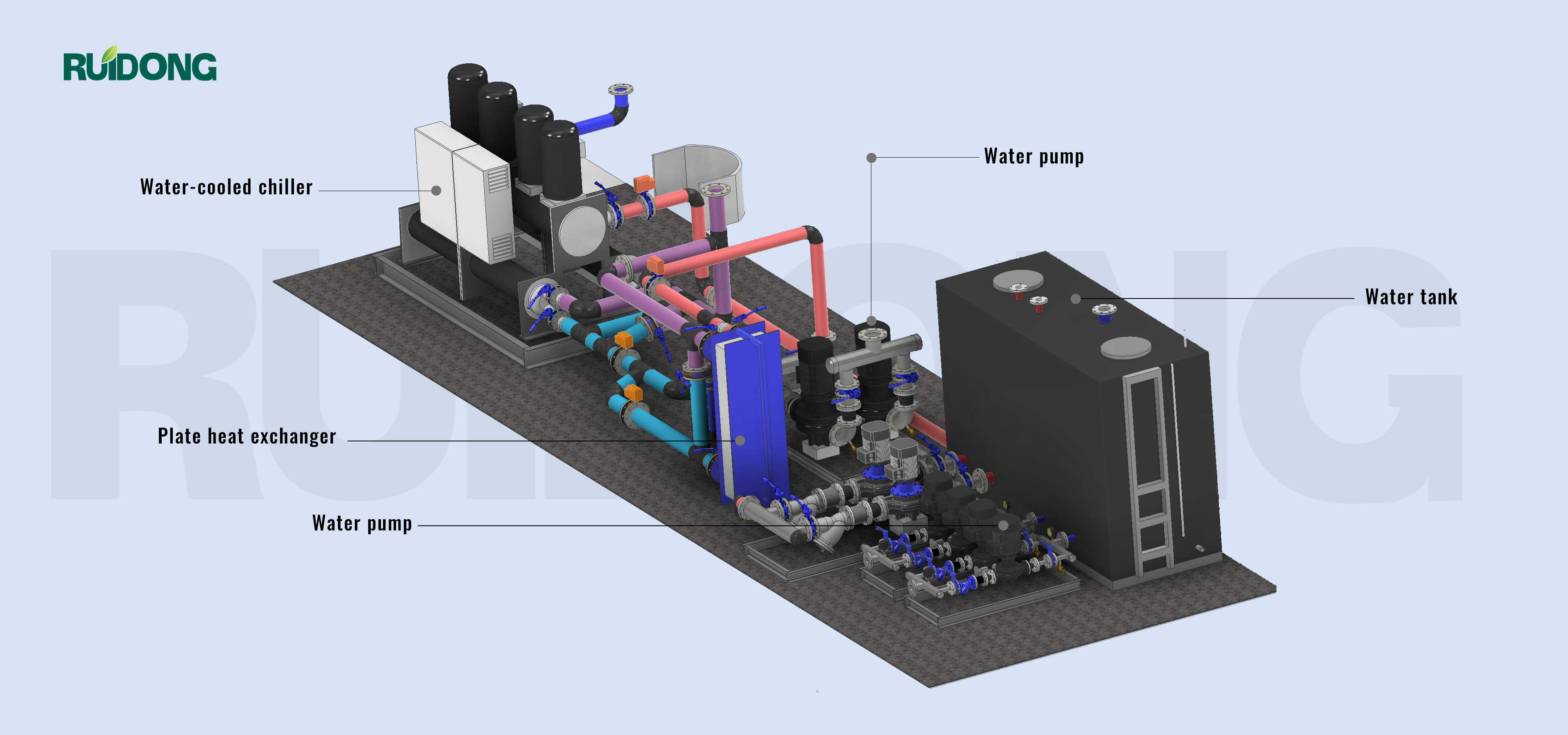

그림 1- 3D 펌프 스테이션 제품의 그림

제품 장점 :

• 고도로 통합 설계 : 냉각기 및 펌프 스테이션 시스템 ( 펌프, 워터 탱크, 플레이트 열 교환기 및 기타 구성 요소 포함 )은 단일 프레임 워크에 통합됩니다. 소형 구조는 발자국을 최소화하여 공간이 제한된 설치 사이트에 이상적입니다.

• 단순화 된 현장 설치 : 이 장치는 공장에서 전체 조립, 시운전 및 테스트를 거칩니다. 현장에서는 간단한 수로 및 전기 연결 만 작동하여 운영에 적용되므로 설치/디버깅 시간, 건설주기 및 인건비가 크게 줄어 듭니다.

• 강력한 환경 적응성 : 장비는 고온/저온 및 습도를 포함하여 다양한 환경에서 잘 작동합니다. 또한 복잡한 조건에서도 안정적인 작동을 보장하기 위해 방수, 방진 및 방지 기능으로 설계되었습니다.

작업 원칙 :

냉수 순환 (Chiller- 플레이트 열교환 기 - 물 펌프 경로)

1. chiller : 압축기, 응축기 및 증발기와 같은 구성 요소를 통해 전기 에너지를 소비하여 냉매의 순환 상 변화를 유도합니다. 증발기에 열이 흡수되어 저온 차가운 물 (예 : 실온에서 약 7 ° C 로의 물을 냉각하여 시스템의 차가운 공급원을 제공합니다.

2. 플레이트 열교환 기 : 냉각기의 저온 차가운 물은 다른 회로 (예 : 사용자 측 또는 온수 관련 루프)에서 물로 가열되어 냉 에너지를 전달합니다. 온도가 약간 상승한 후, 물이 워터 펌프를 통해 냉각기로 다시 펌핑되어 냉수 측면 순환을 완료하고 지속적인 냉각 공급을 보장합니다.

3. 워터 펌프 : 냉각기와 플레이트 열교환 기 사이의 냉수 흐름의 순환 흐름에 전력을 공급하여 냉수의 효율적인 운반을 가능하게하고 냉 에너지의 원활한 전달을 보장합니다.

사용자 측 및 온수 관련 순환 (플레이트 열 교환기 - 워터 펌프 - 물 탱크 - 사용자 측 경로)

1. 플레이트 열교환 기 (PHE) : 냉각기로부터 냉각 용량을 수신합니다 (또는 열 회복 등이 포함될 수 있으며 가열이 필요할 때 반전). 사용자 측 루프에서 물로 가열을 교환하여 냉각 (또는 가열) 용량을 사용자 측 순환 물로 전달합니다.

2. 워터 펌프 : 사용자 측 순환 물의 흐름을 구동합니다. PHE에서 열 교환 후, 물을 운반하는 물을 운반하는 (또는 가열) 용량을 물 탱크로 전달한 다음 사용자쪽에 분배하여 건물의 에어컨 터미널 (예 : 팬 코일, 공기 취급 단위 등)에 냉각 (또는 가열)을 제공합니다.

3. 물 탱크 (차가운 물과 온수의 경우 별도) : 수온을 안정화시킬뿐만 아니라 수량을 저장하고 조절합니다. 냉수 탱크는 PHE에서 냉수를 일시적으로 저장하여 사용자 측 수요가 변경 될 때 안정적인 물 공급을 보장 할 때 완충하고 조정할 수 있습니다. 온수 시나리오의 경우 온수 탱크는 열 교환 후 뜨거운 물을 저장하고 가열 목적으로 필요한 경우 사용자쪽에 공급할 수 있습니다.

4. 사용자 측면 : 건물의 에어컨 터미널 장비 (예 : 팬 코일)는 물 탱크에서 순환 된 물로 열을 교환하여 실내 온도를 조절하고 편안한 환경을 조성하기 위해 냉각 (또는 가열) 용량을 방으로 방출합니다.

요약하면 : 냉각기는 차가워지며, 플레이트 열교환 기 및 펌프를 통해 순환합니다. 워터 탱크는 흐름을 안정화시켜 사용자 쪽이 HVAC 요구에 대한 실내 온도와 습도를 조절할 수있게합니다. 가열의 경우 원리는 열 회수 및 열 펌프 사이클로 확장됩니다.

Ruidong Group은 완전하고 고품질 제품 목록을 제공 할 수 있습니다. 다음은 제품의 장점에 대한 소개입니다.

호스트 제품 : 수냉식 나사 냉각기 :

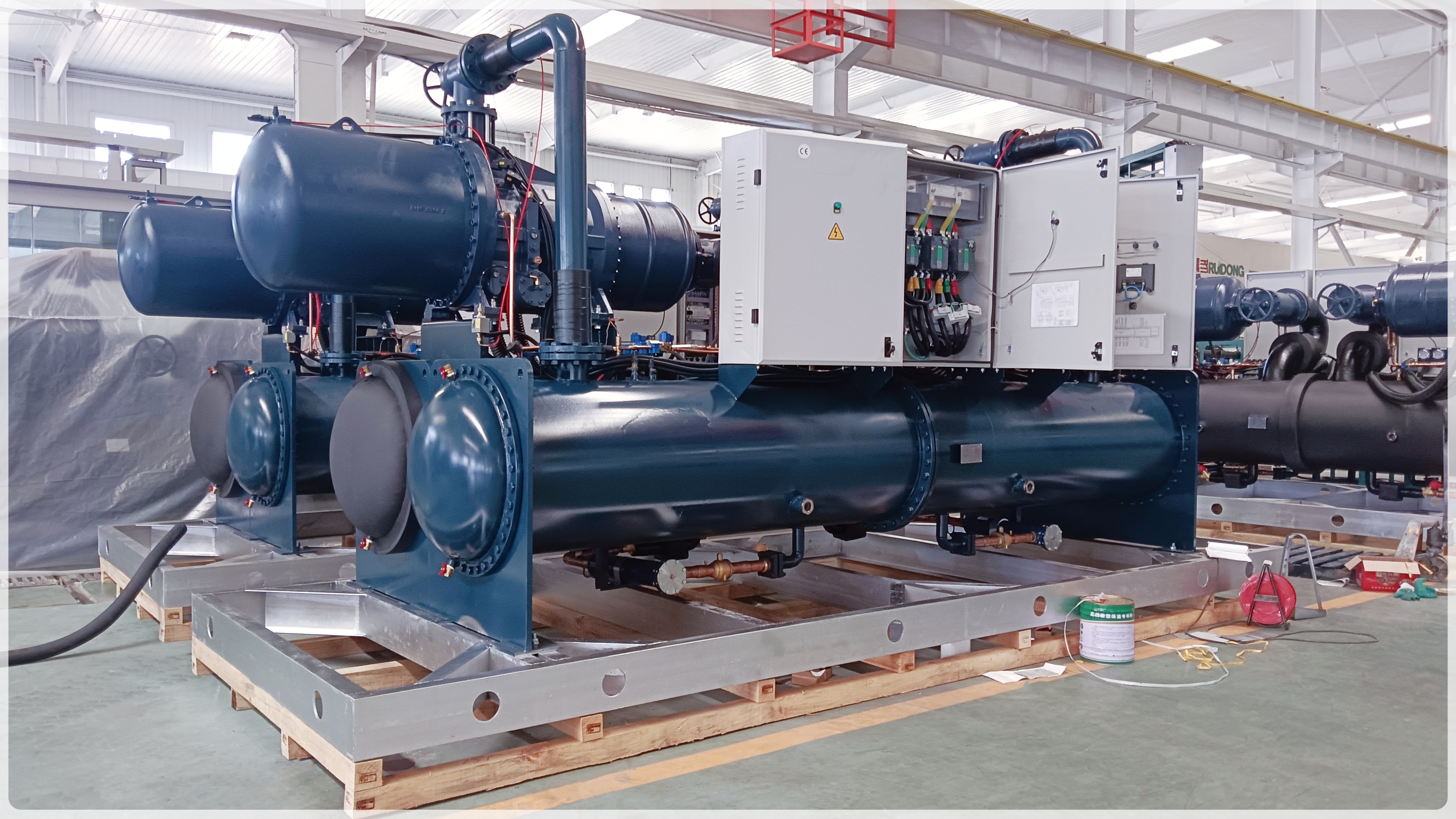

그림 2- 수냉식 나사 장치

1. 유명한 반 중복 나사 압축기가 장착-간단한 구조, 낮은 고장 속도.

2. 냉각 용량 200kW-3000kW-넓은 적응성.

3. 높은 주변 온도에 저항하는 안정적인 작동.

4. 자체 개발 된 쉘 앤 튜브 증발기/콘덴서, 전체 장치 사용자 정의 가능.

5. 최적화 된 사용자 친화적 인 인터페이스를 갖춘 고급 마이크로 컴퓨터 터치 스크린.

6. 리모콘을위한 RS485 인터페이스.

7. 상업용 건물, 공장, 병원 등에 적합합니다.

펌프 스테이션 : 냉각수와 냉수의 순환에 힘을 발휘합니다.

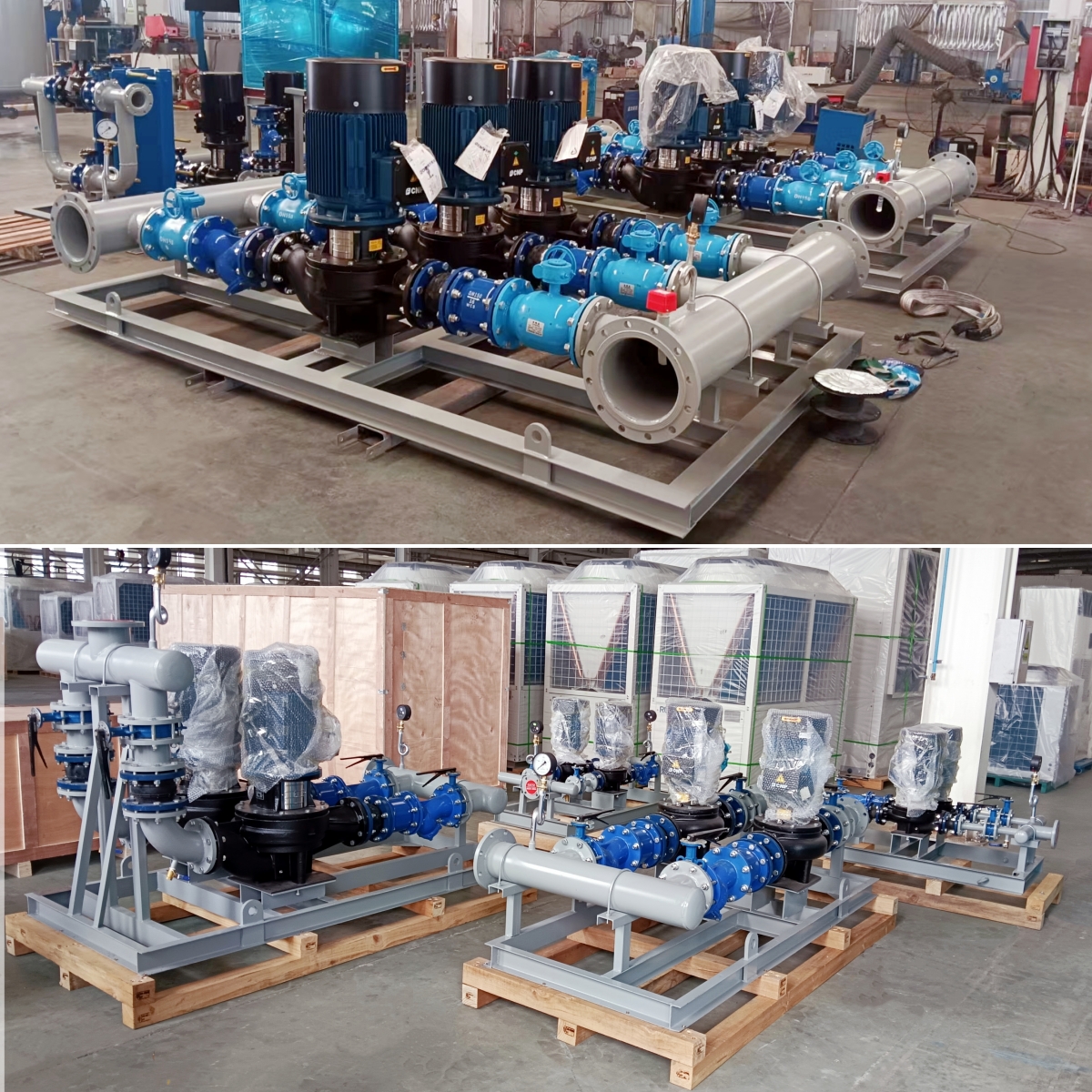

그림 3- 펌프 스테이션 장치

1. 수요에 따라 흐름과 압력을 동적으로 조정하여 온도 제어 및 에너지 효율을 모두 달성합니다.

2. 고효율 펌프가 장착되어 전체 시스템 에너지 성능을 향상시킵니다.

3. 냉각 타워를위한 단일 포인트 인터페이스 제어로 효율성을 높이기위한 정확한 연결을 가능하게합니다.

4. 강화 된 강철 구조베이스, 부식 저항과 안전을 모두 업그레이드합니다.

5. 다양한 시나리오에 적응하여 요구 사항에 맞게 사용자 정의 할 수 있습니다.

플레이트 열교환 기 : 우수한 열 교환 효율

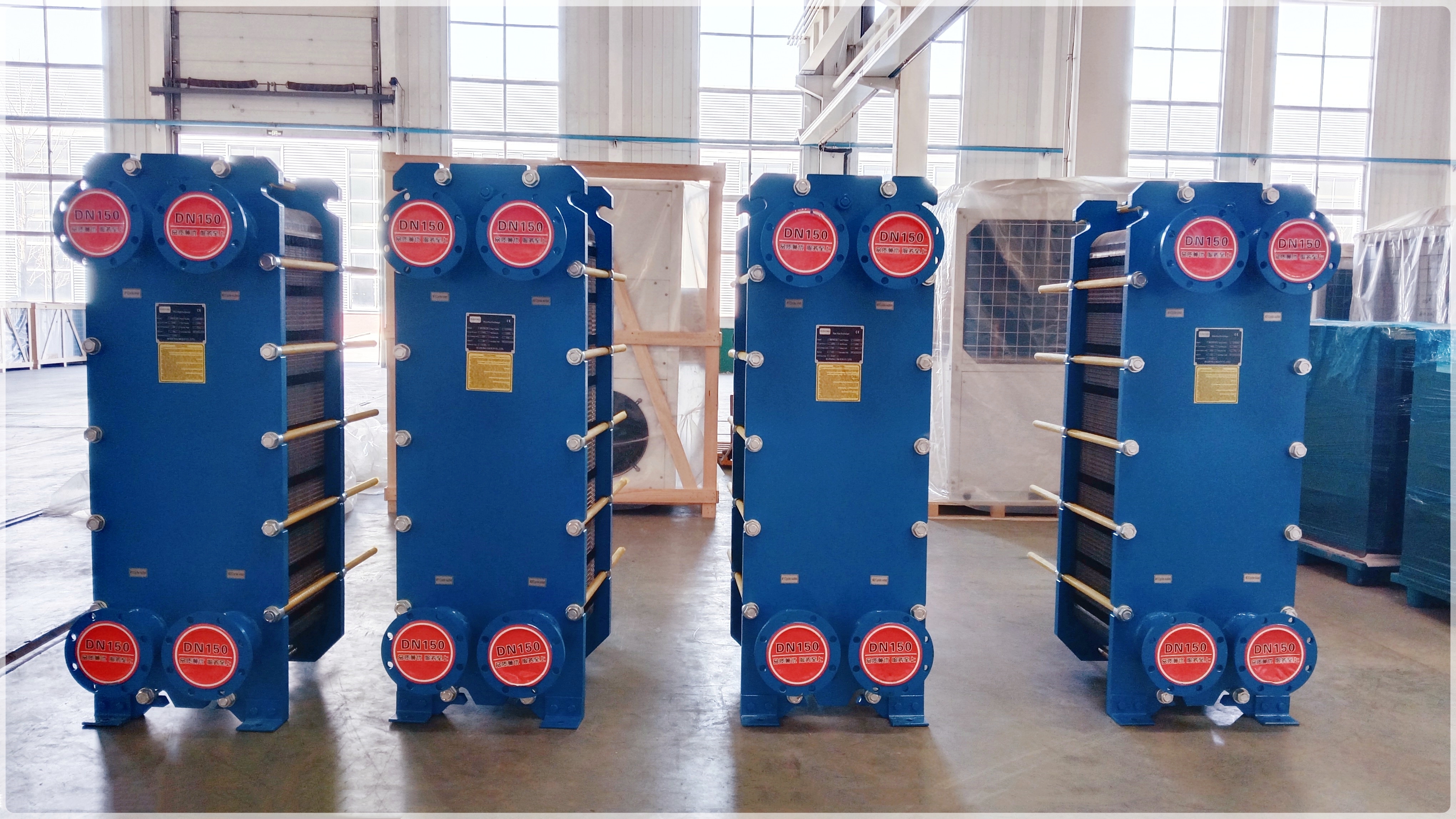

그림 4- 플레이트 열교환 기

1. 고효율 및 에너지 절약 : 고효율을위한 큰 열 교환 영역을 갖춘 최적화 된 플레이트 설계.

2. 소형 구조 : 크기가 작고 무게가 작아서 단단히 배열 된 플레이트가 쉽게 설치 및 유지 보수를 가능하게합니다.

3. 유연한 적응 : 다양한 열 교환 요구를 충족하도록 조정 가능한 플레이트 수량.

4. 강한 부식 저항 : 우수한 방지 성능을 가진 스테인레스 스틸, 티타늄 등으로 만들어졌습니다.

5. 청소 및 유지 관리 쉬운 : 편리한 청소 및 유지 보수 비용이 적을 수있는 분리 가능한 플레이트.

6. 넓은 적용 : 여러 유체 및 작업 조건 (고온, 고압, 부식성 환경 등)에 적합)

워터 탱크 : 효율적인 시스템 작동을 보장합니다

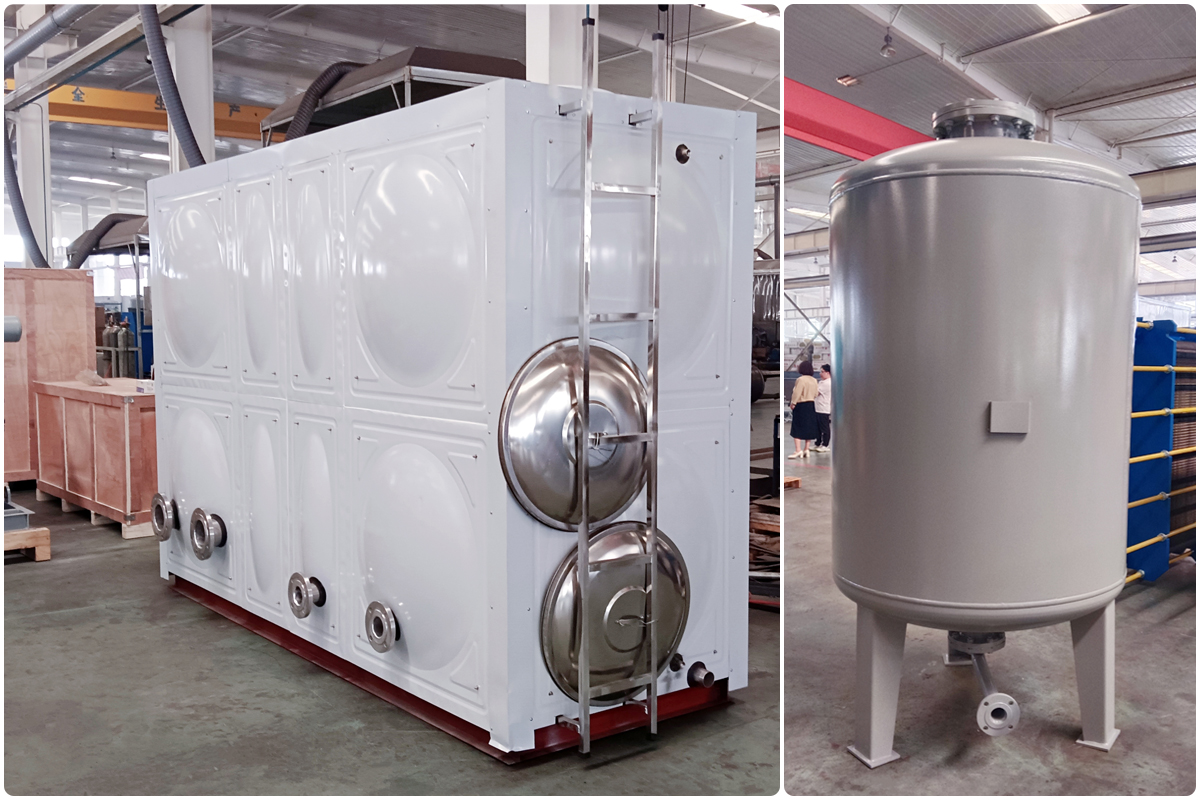

그림 5- 물 탱크

1. 수냉식 장치 및 펌프 스테이션과 호환되어 전반적인 시스템 효율성이 향상됩니다.

2. 고품질 재료로 만들어졌으며 탁월한 부식과 압력 저항을 제공합니다.

3. 쉬운 설치를위한 간단한 디자인; 내부 청소는 편리하고 유지 보수 비용과 시간을 절약합니다.

4. 용량, 크기 및 모양에 대한 여러 옵션으로 사용자 정의 할 수 있으며 다른 냉각 스케일에 적응합니다.

5. 강력한 작업 조건 적응성, 안정적인 성능 및 저전력 속도.

에틸렌 글리콜 보충 장치 : 안정적이고 안정적인 냉각수 보충을 제공합니다.

그림 6- 에틸렌 글리콜 보충 장치

1. 냉각 효율을 향상시키기 위해 농도를 정확하게 제어하는 ​​에틸렌 글리콜의 자동 보충.

2. 시스템의 금속 성분에 대한 반응 방지 보호.

3. 저온에서의 동결 기능은 냉각 시스템의 서리 손상을 방지합니다.

4. 열전도율을 향상시켜 시스템 운영 효율성을 높입니다.

5. 과열 및 과도한 압력을 방지하여 시스템 안전을 보호하기 위해 농도를 안정화시킵니다.

터미널 공기 취급 시스템 :

그림 7- 터미널 공기 처리 장치

Ruidong Group은 팬 코일, 천장 장착 공기 취급 장치 및 수평 공기 처리 장치를 포함하여 다양한 터미널 공기 처리 장치를 제공하기 위해 최선을 다하고 있습니다. 당사의 제품 라인은 다양한 모델과 사양을 다루며 다양한 장소와 요구 사항의 요구를 충족시키기 위해 개인화 된 사용자 정의 서비스를 제공합니다.

Ruidong Group은 단순한 제품 이상의 제품을 제공합니다. 우리는 완전한 HVAC 솔루션 세트를 제공합니다. 우리의 목표는 전문 기술 지원과 고품질 고객 서비스를 통해 편안하고 건강하며 에너지 효율적인 실내 환경을 조성하는 것입니다.

Ruidong Group을 선택하고 전문성과 신뢰를 선택하십시오. 더 나은 실내 기후를 구축하기 위해 함께 노력합시다.
