열교환기는 HVAC 시스템부터 화학 처리, 냉동, 발전에 이르기까지 다양한 산업 분야에서 필수적인 장치입니다. 이들의 주요 기능은 둘 이상의 유체를 혼합하지 않고 열을 전달하는 것입니다. 귀하의 응용 분야에 적합한 유형을 선택하고 최적의 성능을 보장하려면 열 교환기의 기본 원리를 이해하는 것이 중요합니다. 이 기사에서는 열교환기 작동 방식, 설계, 에너지 효율성 및 시스템 성능에 기여하는 방식에 대한 핵심 원리를 살펴봅니다.
열 교환기 는 서로 다른 온도의 두 개 이상의 유체 사이에 열을 전달하도록 설계된 기계 장치입니다. 이는 두 유체가 혼합되지 않고 더 뜨거운 유체에서 더 차가운 유체로 열이 전달되는 열전도 원리에 따라 작동합니다. 열 교환기는 시스템의 적절한 기능을 위해 서로 다른 매체 사이의 열 전달이 필요한 수많은 응용 분야에서 매우 중요합니다.
열교환기는 다양한 디자인으로 제공되며 각 디자인은 특정 용도에 적합합니다. 다음은 가장 일반적인 유형의 열교환기입니다.
판형 열교환기(Plate Heat Exchanger ) : 여러 개의 판이 서로 작은 간격으로 쌓여 유체 흐름을 위한 채널을 형성하는 구성입니다. 열 전달에 매우 효율적이며 일반적으로 소형 응용 분야에 사용됩니다.

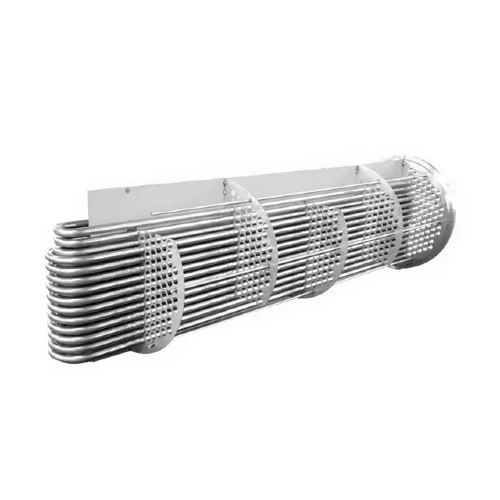

쉘 앤 튜브 열 교환기 : 쉘 내에 수용된 일련의 튜브로 구성됩니다. 한 유체는 튜브를 통해 흐르고 다른 유체는 튜브 주위로 흐르므로 고압 응용 분야에 이상적입니다.
공냉식 열교환기 : 물 대신 공기를 사용하여 유체를 냉각하므로 물 공급이 제한적인 지역이나 실외 응용 분야에 적합합니다.
이중관 열교환기(Double Pipe Heat Exchanger ) : 두 개의 유체가 열교환을 위해 반대 방향으로 흐르는 하나의 파이프 내부에 다른 파이프로 구성됩니다. 이 디자인은 일반적으로 소규모 애플리케이션에 사용됩니다.
열 교환기가 어떻게 작동하는지 이해하려면 열 전달의 기본 원리를 이해하는 것이 중요합니다. 열 교환기의 핵심 원리는 전도, 대류 및 복사의 세 가지 주요 메커니즘을 통해 발생하는 열 전달 에 의존합니다.
전도는 고체 물질을 통해 더 뜨거운 영역에서 더 차가운 영역으로 열이 전달되는 과정입니다. 이는 뜨거운 영역의 입자가 진동하고 에너지를 인접한 더 차가운 입자로 전달할 때 분자 수준에서 발생합니다. 열 교환기에서는 두 유체 사이에 열이 전달되는 물질(일반적으로 금속)에 의해 전도가 촉진됩니다.
대류는 유체의 움직임으로 인해 유체(액체 또는 기체)를 통해 열이 전달될 때 발생합니다. 유체가 가열되면 밀도가 감소하여 유체가 상승하고 더 차가운 유체로 대체됩니다. 이러한 움직임을 통해 열이 한 위치에서 다른 위치로 전달될 수 있습니다. 열 교환기에서 대류는 가열된 표면(튜브, 플레이트)에서 유체로 열을 이동시키는 데 중요합니다.
복사는 적외선 복사와 같은 전자기파를 통해 열이 전달되는 것입니다. 복사열은 열 교환기에서 사소한 역할을 하지만 일부 특수 설계, 특히 유체가 고온으로 가열되는 경우에는 여전히 중요한 요소입니다.
열 교환기에서는 전도와 대류가 열 전달의 주요 메커니즘입니다. 열은 먼저 열 교환기의 벽(플레이트, 튜브 또는 쉘)을 통해 전도된 다음 대류를 통해 열이 고체 표면에서 유체로 전달되어 유체로 전달됩니다. 적절한 표면적과 재질로 열교환기를 설계하면 열전달을 극대화할 수 있습니다.
열 교환기의 열 전달 효율은 열 교환에 사용할 수 있는 표면적과 직접적인 관련이 있습니다. 표면적이 클수록 두 유체 사이에 더 많은 열이 전달될 수 있습니다. 이것이 판형 열 교환기와 같은 설계가 사용되는 이유입니다. 넓은 표면적이 좁은 공간에서 효과적인 열 전달을 가능하게 하기 때문입니다.
열 교환기의 설계는 열을 얼마나 효율적으로 전달할 수 있는지에 있어 중요한 역할을 합니다. 아래에서는 열 전달을 최적화하는 필수 구성 요소와 설계 기능을 분석합니다.
열전달 표면 : 유체 사이에서 열이 전달되는 표면입니다. 판형 열 교환기에서는 판이 주요 열 전달 표면 역할을 하는 반면, 쉘 및 튜브 설계에서는 튜브가 이 기능을 수행합니다.
유체 : 열 교환기는 액체 또는 기체일 수 있는 두 가지 다른 유체 사이에 열을 전달하여 작동합니다. 유체는 일반적으로 혼합을 방지하기 위해 열 전달 표면에 의해 분리됩니다.
흐름 배열 : 열 교환기를 통해 유체가 흐르는 배열은 열 전달을 최적화하는 데 중요합니다. 일반적인 흐름 배열에는 역류, 평행 흐름 및 교차 흐름이 포함됩니다.
열 교환기의 유체 흐름 배열에 따라 효율성이 결정됩니다. 다음은 흐름 구성의 세 가지 기본 유형입니다.
역류 : 두 유체가 반대 방향으로 흐르므로 온도 차이가 극대화되고 보다 효율적인 열 전달이 가능합니다. 이는 열 전달 성능 측면에서 가장 효율적인 흐름 배열입니다.
평행 흐름(Parallel Flow) : 유체가 같은 방향으로 흐르므로 열 교환기를 통과할 때 유체 간의 온도 차이가 작아집니다. 이 배열은 역류보다 효율성이 떨어지지만 때로는 특정 응용 분야에서 사용됩니다.
직교류(Crossflow) : 한 유체가 다른 유체와 수직으로 흐릅니다. 이 배열은 공냉식 열 교환기에 일반적으로 사용됩니다.
흐름 유형 | 설명 | 능률 |
역류 | 유체는 반대 방향으로 흐릅니다. | 가장 효율적입니다. |
병렬 흐름 | 유체는 같은 방향으로 흐릅니다. | 덜 효율적입니다. |
크로스플로우 | 한 유체는 다른 유체와 수직으로 흐릅니다. | 적당히 효율적입니다. |
여러 요인이 열교환기의 효율성에 영향을 미치며, 열 전달 성능에 영향을 줍니다. 이러한 요소를 이해하면 열교환기 성능을 최적화하는 데 도움이 될 수 있습니다.
표면적은 열 전달 속도에 직접적인 영향을 미칩니다. 표면적이 클수록 유체 사이에 더 많은 열이 전달될 수 있습니다. 이것이 바로 많은 열교환기가 플레이트, 핀 또는 튜브를 사용하여 표면적을 늘리도록 설계되는 이유입니다.
두 유체 사이의 온도 차이가 클수록 더 많은 열이 전달될 수 있습니다. 이 원리는 열이 항상 더 뜨거운 물체에서 더 차가운 물체로 흐른다는 열역학 제2법칙에 기초합니다.
유체의 유속은 열 전달 효율에 중요한 역할을 합니다. 유속이 높을수록 열 교환율이 증가하지만 압력 강하가 발생할 수도 있습니다. 과도한 에너지 소비를 방지하려면 유량의 균형을 맞추는 것이 중요합니다.
열교환기 표면의 재질은 열 전달에 큰 영향을 미칩니다. 구리나 알루미늄과 같이 열전도율이 높은 재료는 열이 더 효율적으로 통과할 수 있기 때문에 선호됩니다.
열교환기는 다양한 산업 분야에서 사용되며, 각 응용 분야에서는 열 전달을 효율적으로 관리하는 능력의 이점을 누리고 있습니다. 다음은 열교환기에 의존하는 주요 산업 중 일부입니다.
HVAC 시스템에서 열 교환기는 공기와 물 또는 냉매 간에 열을 전달하는 데 사용됩니다. 이는 건물 냉난방에 필수적인 역할을 하며 에너지 효율성에 기여하고 최적의 실내 공기 품질을 보장합니다.
발전소에서 열교환기는 증기나 배기가스의 열을 다른 유체로 전달하여 전기를 생성합니다. 이는 시스템 효율성을 유지하고 에너지 손실을 줄이는 데 중요합니다.
열 교환기는 냉장 및 공조 시스템에 필수적입니다. 열 교환기는 실내 공기에서 열을 흡수하여 외부로 방출하여 공간을 시원하고 편안하게 유지하는 데 도움을 줍니다.
화학 처리 산업은 반응 중 최적의 온도를 유지하기 위해 열교환기에 의존합니다. 이는 화학 물질을 효율적으로 가열하거나 냉각하여 제품의 무결성을 유지하고 공정 안전성을 향상시킵니다.
열교환기의 수명과 효율성을 보장하려면 적절한 유지 관리가 중요합니다. 유지 관리를 소홀히 하면 성능 저하, 에너지 비용 증가, 장비 고장 가능성이 발생할 수 있습니다.
파울링 : 열 전달 표면에 잔해물이나 침전물이 쌓이면 효율성이 저하될 수 있습니다.
부식 : 열 교환기 재료가 유체와 반응하면 부식이 발생하여 누출 및 손상이 발생할 수 있습니다.
막힘 : 튜브나 플레이트가 막히면 유체 흐름이 방해되어 열 전달 효과가 감소할 수 있습니다.
열교환기를 정기적으로 청소하고 검사하면 오염과 막힘을 방지하는 데 도움이 됩니다.
누출 및 부식 징후를 확인하는 것은 시스템의 무결성을 보장하는 데 중요합니다.
마모된 부품이나 부품을 교체하면 추가 손상을 방지하고 효율성을 유지할 수 있습니다.
올바른 장비를 선택하고 최적의 성능을 보장하려면 열교환기의 기본 원리를 이해하는 것이 중요합니다. Ruidong Group은 전도 및 대류 원리를 기반으로 효율적으로 작동하도록 설계된 고품질 열교환기를 전문적으로 제공합니다. 이러한 장치는 유체 간에 효과적으로 열을 전달하며 설계, 효율성 및 전반적인 성능은 표면적, 유속, 재료 전도성과 같은 요소에 따라 달라집니다. 우리는 효율성과 시스템 신뢰성을 저하시킬 수 있는 오염, 부식, 막힘과 같은 문제를 방지하기 위해 정기적인 유지 관리의 중요성을 강조합니다. 시스템 성능을 향상시키거나 장기적인 기능을 보장하려는 경우, 당사 팀은 전문가의 조언을 제공하고 귀하의 특정 요구 사항에 맞는 솔루션을 맞춤화하기 위해 왔습니다. 귀하의 응용 분야에 이상적인 열 교환기를 선택하고 유지 관리하는 데 당사가 어떻게 도움을 드릴 수 있는지 알아보려면 지금 당사에 문의하십시오.
열교환기는 전도와 대류를 통해 한 유체에서 다른 유체로 열을 전달합니다. 두 유체가 섞이지 않고 열이 더 뜨거운 유체에서 더 차가운 유체로 이동합니다.
일반적인 유형의 열 교환기에는 판형 열 교환기, 쉘 및 튜브 열 교환기, 공냉식 열 교환기 및 이중 파이프 열 교환기가 포함됩니다.
유체 간의 온도차를 최적화하고, 표면적을 늘리고, 유량을 조정하고, 열전도율이 높은 재료를 선택하여 효율성을 향상시킬 수 있습니다.
열교환기는 오염, 부식, 막힘을 방지하고 효율적으로 작동하는지 확인하기 위해 최소 1년에 한 번 정기적으로 검사해야 합니다.
열교환기 고장은 부식, 막힘, 오염, 균열이나 누출과 같은 물리적 손상 등의 문제로 인해 발생할 수 있습니다.
