AHUS (Air Handling Units)는 에어컨 시스템의 핵심 장비입니다. 다양한 응용 시나리오에 따라 냉각, 가열, 가습 및 필터 공기를 필터링 할 수 있으며 다양한 공공 및 상업 공간에서 널리 사용됩니다. AHU는 주로 천장 장착, 제트 유형, 수평 및 수직의 네 가지 유형으로 분류됩니다. 핵심 기능은 일관되지만 분류는 본질적으로 설치 공간을 기능 요구 사항과 일치시키는 것을 기반으로합니다.
이 문서는 AHU 분류, 핵심 구성, 작동 매개 변수, 성능 장점 및 응용 프로그램 시나리오에 대한 자세한 설명을 제공하며 사용자 선택 및 응용 프로그램을위한 참조 역할을합니다.
1. 설치 방법

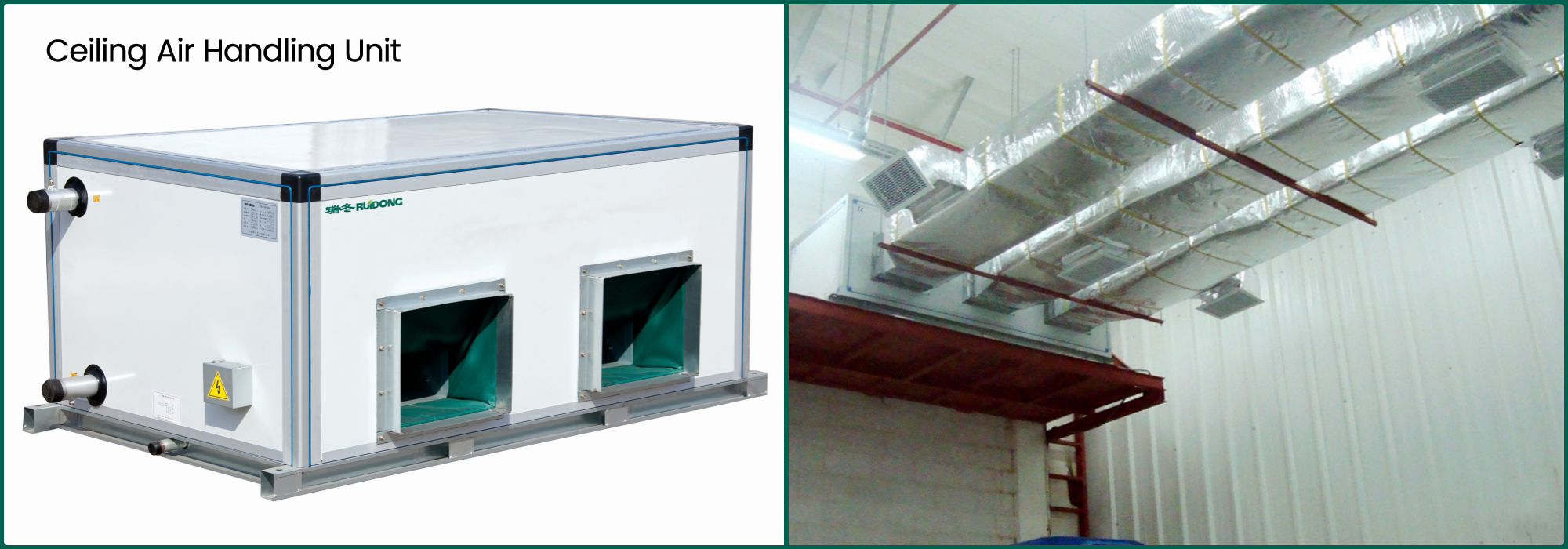

천장 - 장착 공기 처리 장치는 호이 스팅 설치 설계를 채택합니다. 소형 구조와 작은 크기를 가지며 바닥 공간을 차지하지 않으며 특수한 호이 스팅 브래킷을 사용하여 건물 천장 내부에서만 고정해야합니다 (천장 하중 용량이 단위 중량의 1.2 배 이상 임).
설치하는 동안 충분한 유지 보수 공간을 예약해야합니다 (보통 장치 주변에서 300-500mm). 작동 중에 열 축적을 방지하기 위해 천장 내부를 잘 통풍이어야합니다. 장치의 입구 및 출구 덕트는 밀폐를 보장하고 공기 누출을 줄이기 위해 천장 내부의 덕트 시스템에 정확하게 연결되어야합니다.
2. 공기 공급 거리
컴팩트 한 크기와 적당한 팬 전력 및 압력으로 인해 공기 공급 거리는 일반적으로 7.5 미터 입니다 40 . 이 유형의 장치는 단거리 공기 공급에 적합하며 일반적으로 지역 실내 공기 덕트 또는 공기 확산기와 함께 사용하여 소규모 지역 (예 : 소규모 사무실, 회의실, 호텔 객실)에서 정확한 공기 처리를 달성하여 장거리 공기 공급으로 인한 공기 저항, 에너지 소비 및 온도 손실을 피합니다.
3. 주요 장점 및 응용 시나리오
주요 장점은 바닥 공간을 절약하고 유연한 설치를 제공하는 것입니다. 특히 바닥 공간이 제한된 지역에 적합합니다.
적용 가능한 시나리오에는 호텔 객실, 소규모 사무실, 병원 병동, 도서관 독서실 및 기타 소규모 또는 분산 공기 처리 구역이 포함됩니다.
1. 설치 방법

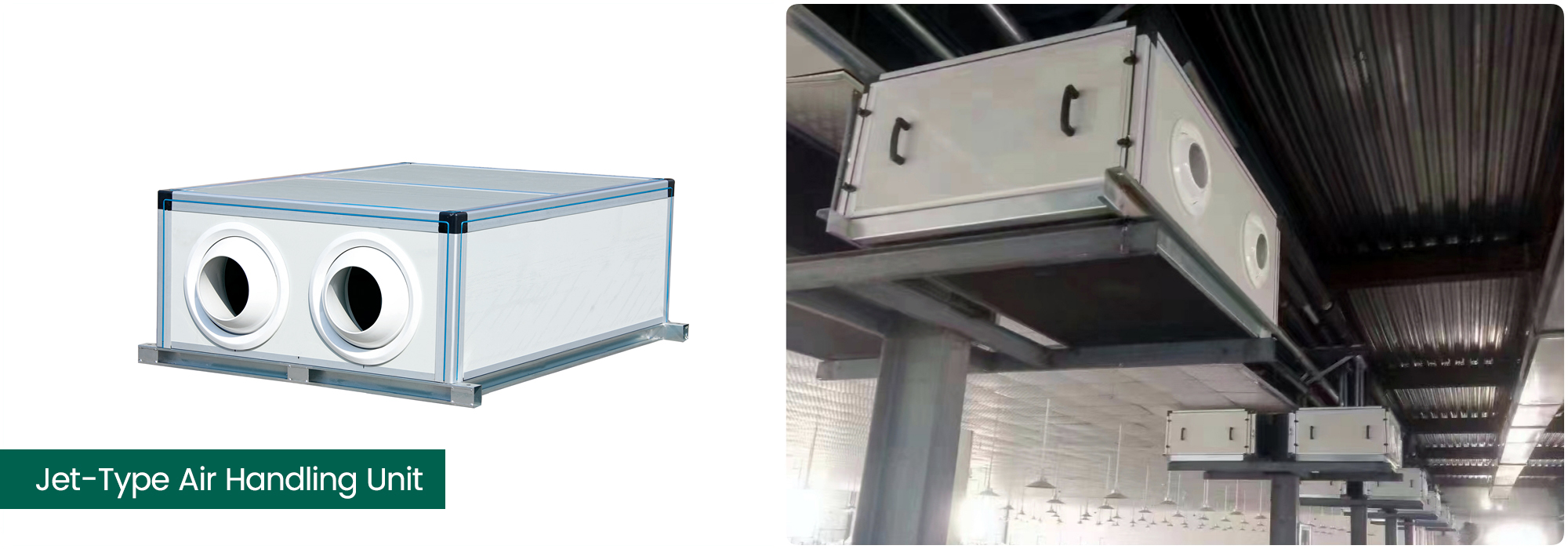

Jet Ahus는 천장과 바닥 스탠딩의 두 가지 방식으로 설치할 수 있습니다. 천장 설치는 천장 AHU와 유사하지만 단위 본체에는 특수 제트 공기 출구가 장착되어 있습니다. 바닥 설치 양식은 유닛을 평평한 바닥 면적 (진동을 줄이기 위해 고무 쿠션과 같은 댐핑 패드 포함) 또는지면 위의 100-200mm를 쉽게 청소하고 유지 보수 할 수 있도록해야합니다.
설치하는 동안 제트 공기 출구의 방향에주의를 기울여야합니다. 실내 공간 레이아웃 및 공기 공급 요구 사항 제트 공기 흐름이 대상 영역을 커버 할 수 있도록 동시에, 유연한 파이프는 장치와 공기 덕트 사이의 연결에 사용되어 공기 덕트에 대한 진동의 영향을 줄이고 안정적인 공기 공급을 보장해야합니다. (0-30 ° 각도 조정) 에 따라 각도를 조정해야합니다.
2. 공기 공급 거리
Jet Ahus의 핵심 장점은 장거리 공기 공급입니다. 특수 제트 공기 흐름 기술을 사용하여 고압 공기 흐름은 공기 저항을 극복하는 제트 효과를 만들어 20-50 미터의 공기 공급 거리를 허용하며 일부 대형 모델은 60 미터 이상에 도달합니다. 이 장치는 복잡한 덕트 시스템이 필요하지 않으며 제트 노즐을 통해 직접 조절 된 공기를 전달하여 덕트 투자 및 저항 손실을 줄일 수 있습니다.
3. 주요 장점 및 응용 시나리오
장점에는 긴 공기 공급 거리, 균일 한 공기 흐름 분배 및 덕트 감소, 설치 비용 절감 및 공간 사용이 포함됩니다.
적용 가능한 시나리오에는 대형 쇼핑몰, 슈퍼마켓, 체육관, 전시장 및 기차역 대기실 ( 일반적으로 4 미터 이상 )이 필요한 대형 공기 순환 및 온도 제어가 필요합니다.
1. 설치 방법
수평 AHU는 수평 레이아웃으로 바닥에 설치됩니다. 안정적인 작동을 보장하려면 평평한 표면 (시멘트 레벨링 또는 강철베이스)에 배치해야합니다.
단위는 크기로 사용자 정의 될 수 있으며 일반적으로 모듈 식으로 다른 섹션 (예 : 필터, 냉각, 가열, 가습)을 조합 할 수 있습니다. 덕트 연결은 일반적으로 밀폐 된 개스킷 (예 : 온도 저항 고무)이있는 플랜지를 사용하여 밀폐를 보장합니다. 충분한 유지 보수 공간을 예약해야합니다 (양쪽에 500 - 800mm, 상단에 400 - 600mm).
2. 공기 공급 거리
팬 전력이 커지고 압력이 커지고 적절한 덕트 설계와 일치하면 공기 공급 거리가 27 미터에 도달 할 수 있습니다 55 . 이 장치는 중간에서 장거리 공기 공급에 적합하며 안정된 공기 흐름과 고온 제어 정확도 ( ± 1° C)가있는 여러 방 또는 넓은 지역에 조절 된 공기를 분배 할 수 있습니다.
3. 주요 장점 및 응용 시나리오
장점으로는 넓은 공기 흐름 범위 (Ruidong 수평 AHU : 2000 - 50000 m ³ /h), 전체 기능 섹션 및 고열 교환 효율성, 복잡한 공기 처리 요구를 충족시키는 것이 좋습니다.
적용 가능한 시나리오에는 대형 사무실, 호텔 로비, 병원 외래 환자 건물, 도서관 홀 및 쇼핑몰 바닥 ( 중앙 중앙 집중식 항공 처리 구역이 포함됩니다.
1. 설치 방법

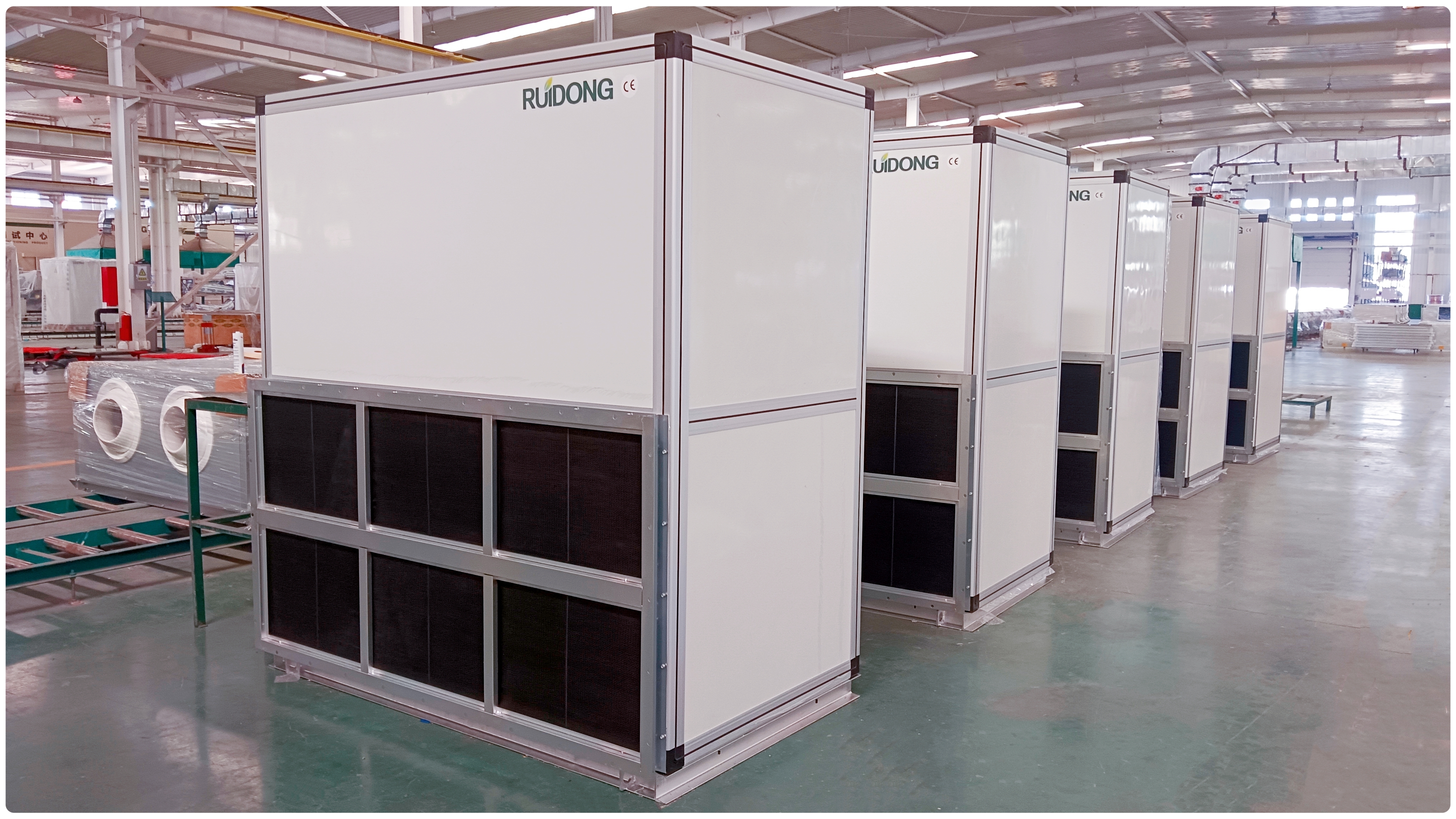

수직 AHU는 바닥에 똑바로 설치되어 작은 발자국 (수평 단위의 1/3 ~ 1/2)을 차지하며 모서리, 장비 실 또는 복도 측면과 같은 좁은 공간에 적합합니다. 진동을 피하기 위해 레벨링을 위해 조절 가능한 피트 (50 의 레벨 표면에 장치를 배치해야합니다 .- 100mm)
공기 입구 및 출구 방향은 합니다 . 현장 요구 사항에 따라 덕트는 플랜지 씰을 통해 연결되어 누출을 방지합니다. 유지 보수 도어는 전면 또는 측면에 있으며 200 측면 입구/상단 콘센트 또는 하단 배출구가 유연 - 300mm의 최고 간격이 필요합니다.
2. 공기 공급 거리
공기 공급 거리는 천장 장착형과 수평 유형 (일반적으로 5 미터) 사이 27입니다 5. 키가 큰 구조와 팬 배치가 높기 때문에 공기 흐름은 배출구 설계 (예 : 이중층 루버, 디퓨저)를 사용하여 최적화 할 수 있으며 중간 크기의 중간 규모의 공간에 효과적으로 커버됩니다.
3. 주요 장점 및 응용 시나리오
장점에는 작은 발자국, 유연한 설치 및 전체 기능이 포함되어 제한된 공간에서 높은 공기 흐름 처리가 가능합니다.
적용 가능한 시나리오에는 호텔 복도 옆에있는 장비 객실, 작은 쇼핑몰의 보조 공간, 병원 복도 및 사무실 건물의 화장실 근처 지역 및 지역 지역이 포함됩니다.

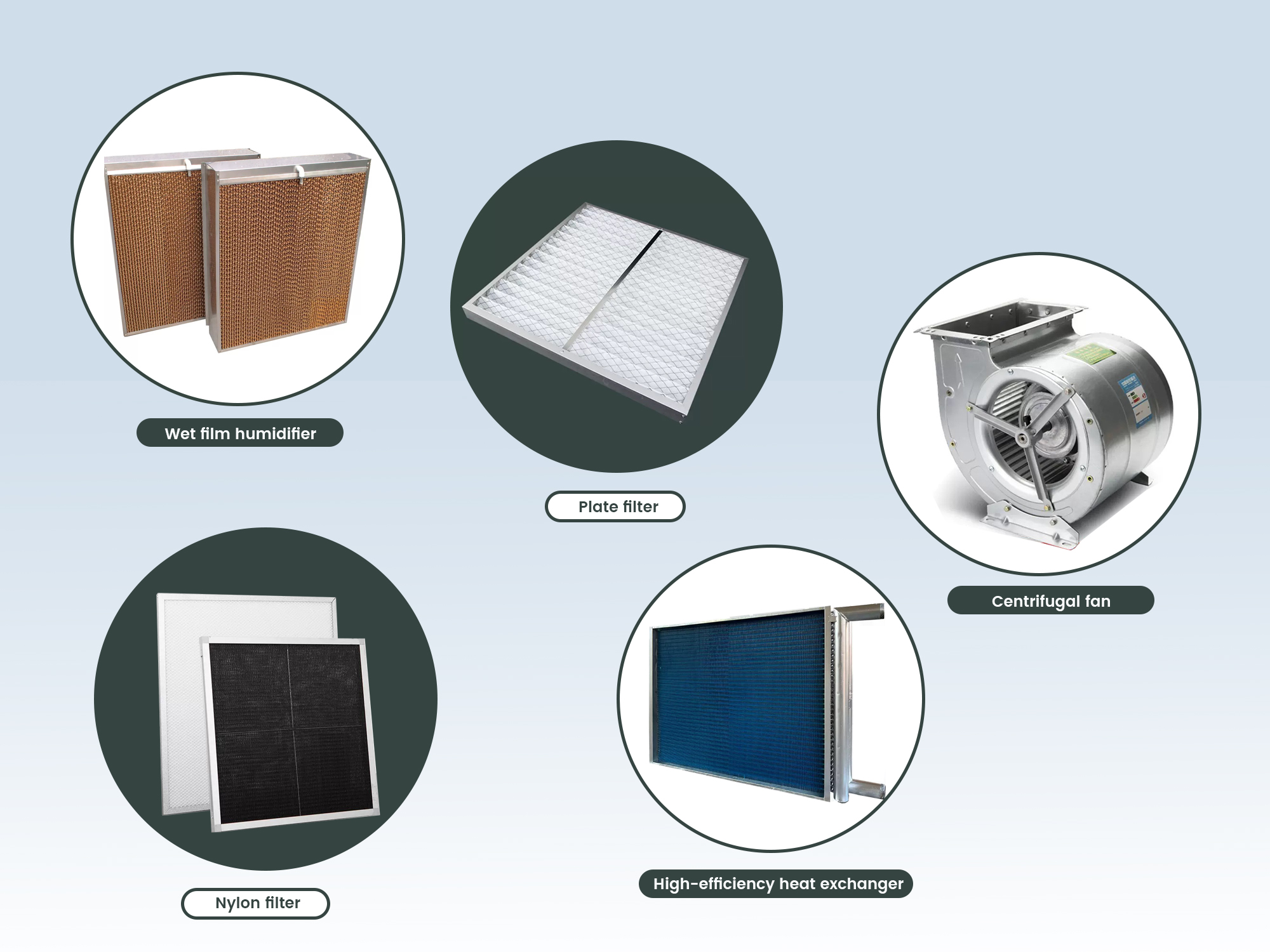

1. 가습 및 여과 구성
(1) 습도 기능 : 단위 크기를 변경하지 않고 습식 필름 가습 모듈을 추가 할 수 있습니다. 그것은 자연적인 증발을 사용하고, 흰색 안개를 생성하지 않으며, 실내 요구에 따라 자동으로 습도를 조정합니다 (특히 유닛 공기량에 따라 일치).
(2) 여과 구성 :
L 표준 필터 : 나일론 메쉬 필터가 장착 된 공기 입구, 여과 정밀도가 1-10 μm 인 1 차 필터, 큰 먼지 입자에 효과적이며 청소 및 교체가 쉽습니다.
L 옵션 필터 : 1 차 패널 필터 (≥5.0 μm 입자의 40–60% 효율)를 선택할 수 있습니다. 더 높은 청결을 위해 중간 또는 고효율 필터를 사용할 수 있습니다.
2. 냉각 코일 행 옵션
냉각 (또는 가열) 코일은 4 열, 6 열 및 8 열 구성으로 제공됩니다.
L 4- 행 파이프 : 더 작은 열 교환 영역 , 낮은 열 교환 수요가 낮은 작은 공간, 작곡 및 에너지 효율성에 적합합니다.
L 6- 행 파이프 : 적당한 면적, 주류 구성, 대부분의 냉각/난방 요구 (예 : 사무실, 호텔 로비), 열 교환 효율 및 에너지 소비 균형에 적합합니다.
L 8- 행 파이프 : 최대 지역, 최고 효율성, 고열 교환 수요 시나리오 (예 : 추운 기후, 고열 장비 실, 고온/습도 신선한 공기)에 적합합니다. 기온을 빠르게 조정하고 실내 온도의 안정성을 보장 할 수 있습니다.
3. 운영 매개 변수 표준
공기 취급 장치는 두 가지 작동 모드로 나뉩니다 : 리턴 에어 모드 및 신선한 공기 모드 :
반환 공기 모드 (주로 실내 공기, ≤30% 신선한 공기) :
L 냉각 : 냉수 7 ° C/12 ° C, 입구 공기 27 ° C/19.5 ° C DB/WB, 냉각 용량 10.5–377.9 kW.
L 가열 : 온수 60 ° C, 입구 공기 21 ° C DB, 가열 용량 17.2–619.8 kW.
Fresh Air Mode (신선한 공기 모드 (주로 신선한 공기, 일반적으로 ≥ 70% 또는 100% 신선한 공기가있는 야외 신선한 공기를 처리합니다) :
L 냉각 : 냉수 7 ° C/12 ° C, 입구 공기 35 ° C/28 ° C DB/WB.
L 가열 : 온수 60 ° C, 입구 공기 7 ° C db.
1. 효율적인 열 교환 : Ruidong Self Made의 고품질 표면 냉각기
Ruidong의 독점 냉각 코일은 친수성 알루미늄 지느러미가있는 고품질 구리 튜브를 사용하며, 단단한 접촉 및 고효율을 위해 기계적 팽창을 사용하여 제조됩니다.
코일은 누출에 대해 2.0 MPa로 테스트됩니다. 0.12 mm 친수성 알루미늄 호일은 물 축적 및 부식을 방지하여 서비스 수명을 연장합니다.
2. 안정적이고 낮은 잡음 작동
l 부드럽고 조용한 조작을위한 동적 및 정적 균형 테스트를 가진 이중 균열 원심 분리 팬.
L 저항 설계는 노이즈 전송을 30% 이상 줄이고 구조적 영향을 방지합니다.
l 국제적으로 브랜드 베어링은 긴 수명과 유지 보수가 적습니다.
3. 내구성 있고 안전한 구조
L 열 다리가없는 알루미늄 합금 프레임, 고강도, 경량 및 부식 방지.
l 고밀도 폴리 우레탄 폼 단열재가있는 양면 컬러 스틸 패널은 응축 및 에너지 손실을 방지합니다.
4. 쉽게 유지 보수
l 자체 조건 액세스 도어 잠금 장치는 밀폐를 보장하고 필터 교체 또는 코일 청소에 빠르게 액세스 할 수 있습니다.
L CRAA 인증을 받았으며, 까다로운 응용 프로그램을위한 신뢰할 수있는 성능과 품질을 보장합니다.
Ruidong Group을 선택해 주셔서 감사합니다. 우리는 효율적이고 신뢰할 수 있으며 에너지 절약 공기 취급 솔루션을 제공하기 위해 최선을 다하고 있습니다. 제품 선택, 시스템 설계 또는 설치 중에 궁금한 점이 있으면 언제든지 문의하십시오. 우리의 전담 팀은 전문가 지원을 제공하고 편안하고 건강하며 지속 가능한 실내 환경을 조성 할 수 있도록 도와줍니다.
