Ruidong 상업용 에어컨 옥상 포장 장치
극심한 날씨 사건의 수가 증가하고 지능에 대한 수요가 증가함에 따라 에어컨 시스템에 대한 상업용 건물의 핵심 요구에 중점을 두었습니다. 높은 효율과 에너지 절약, 지능형 제어, 시나리오 커스터마이징 및 녹색 및 저탄소의 4 가지 주요 방향으로 집중했습니다. 이러한 요구는 건물 유형, 사용 시나리오 및 환경에 따라 구체적으로 차별화됩니다. 예를 들어, 편안한 환경을 보장하기 위해 사무실, 병원 및 쇼핑몰과 같은 다양한 기능에 따라 정확한 온도 및 습도 제어를 달성해야합니다. 동시에 승객 흐름과 계절로 인한 하중 변동에 적응할 수 있어야하며 날씨가 극한에 대처할 수있는 동적 조정 기능이 있어야합니다.
주류 상업용 에어컨 중에서 옥상 패키지 유닛은 고유 한 장점으로 인해 중요한 위치를 차지합니다.
옥상 포장 장치는 압축기, 응축기, 증발기 및 팬과 같은 핵심 구성 요소를 한 본체에 통합하고 건물의 지붕에 직접 설치되는 대형 에어컨 장비입니다. 분할 - 유형 상업용 에어컨 장치와 비교하여 팬 코일, 에어 핸들링 및 기타 장비와 결합 할 수 있으며,이 장비는 구조 제한에 적응할뿐만 아니라 실내의 아름다움을 보장 할 수 있습니다. 냉각 장치와 비교할 때 설치 및 유지 보수가 더 편리하여 관련 비용을 크게 줄일 수 있습니다.

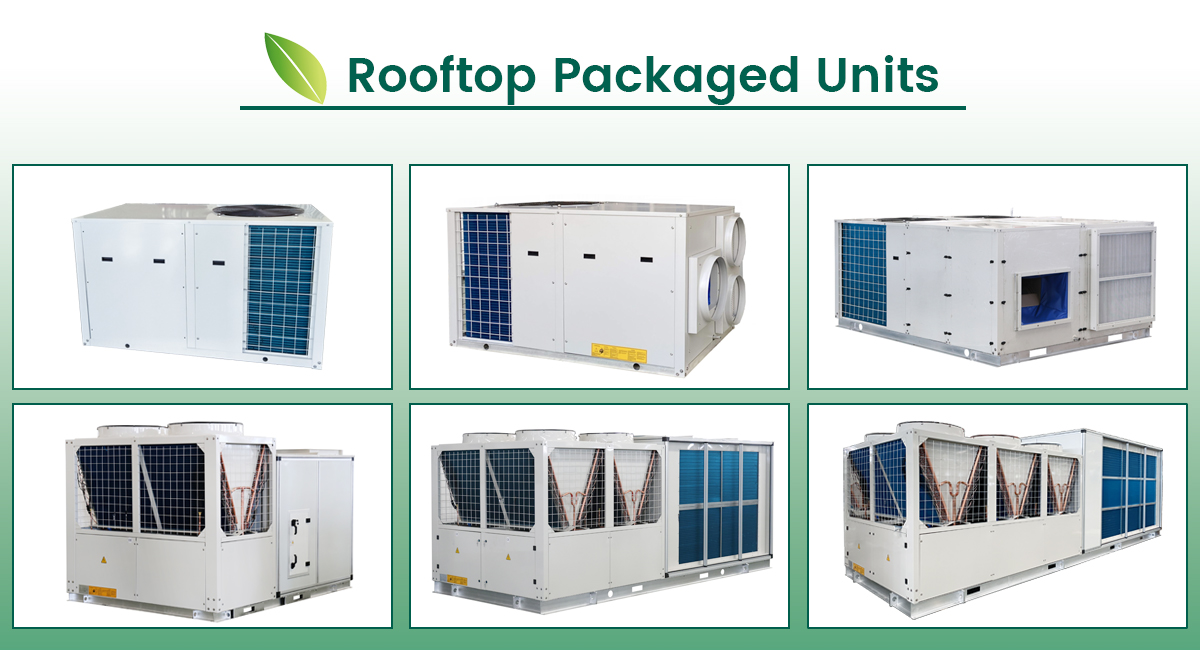

그림 1- Ruidong 옥상 패키지 유닛 시리즈 18kw-360kw
상업용 에어컨 포장 유닛 의 핵심 구성 요소 :
1. 압축기 : 에어컨의 '하트 ', 냉매 압축 (예 : R410A, R407C 등) 및 냉장주기를 주도하는 일을 담당합니다.
2. 응축기 : 실외 공기로 열을 교환하고 냉매의 열을 외부 (냉각 모드)로 소멸시킵니다.
3. 증발기 : 공기 냉각 및 제습 (냉각 모드) 또는 가열 (가열 모드)을 달성하기 위해 실내 반환 공기 / 신선한 공기로 열을 교환합니다.
4. 팬 시스템 : 공급 팬 및 배기 팬을 포함하여 처리 된 공기를 방으로 보내고 반환 공기 / 신선한 공기의 일부를 소진하는 책임이 있습니다. 그 중 증발기 팬 모터는 원심 분리 및 EC 직접 드라이브 가변 주파수 모터의 두 가지 유형으로 제공됩니다.
(1) 원심 분리 운동 : 비교적 전통적인 구조로 원심력의 작용을 통해 공기가 흐릅니다. 공기 운송 중에 고압을 생성 할 수 있으며 거리가 긴 공기 공급이 필요한 경우에 적합하거나 시스템 저항이 큰 경우에 적합합니다. 모터 속도는 일반적으로 고정되며 공기 밸브 등을 조정하여 공기량이 변경되므로 에너지 소비는 비교적 높습니다.
(2) EC Direct- 드라이브 인버터 모터 : 전자 정류 기술을 채택하면 가변 주파수 속도 조절을 직접 실현하고 실제 요구에 따라 공기량을 정확하게 조정할 수 있습니다. 원심 모터와 비교하여 에너지 효율 비율이 높고 에너지 소비가 높고 작동 노이즈가 높고 제어 정밀도가 높습니다. 지능적인 작동을 달성하기 위해 장치의 제어 시스템과 완벽하게 연결할 수 있습니다.
5. 필터 장치 : 공통 장치는 1 차 필터가 포함되어 있으며, 큰 먼지, 모발 등을 필터링 할 수 있습니다. 미세한 먼지와 일부 미생물을 포착 할 수있는 중간 효율 필터; 공기 청결에 대한 요구 사항이 높은 장소에 적합하고 PM2.5와 같은 미세한 오염 물질을 여과 할 수있는 높은 효율 필터 (예 : HEPA); 일부는 또한 냄새와 유해한 가스를 흡수하고 공기 정제 효과를 향상시키기 위해 활성탄 필터가 장착되어 있습니다.
6. 제어 시스템 : RS485 인터페이스가 장착되어 있으며 중앙 집중식 제어를 위해 다른 장비에 연결할 수 있습니다.
그림 2-260kW 옥상 패키지 장치 구조 다이어그램

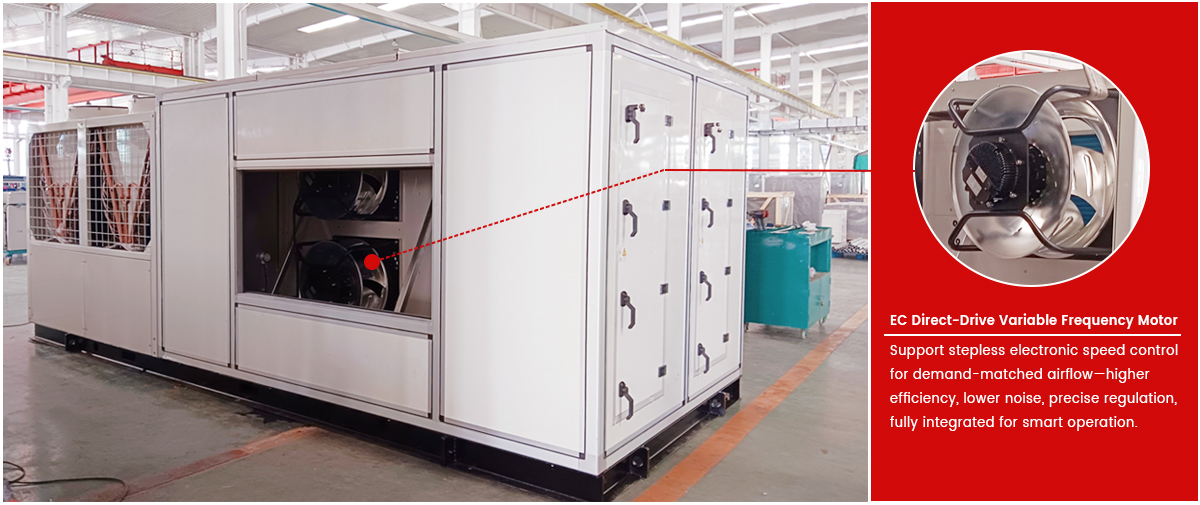

그림 3-260kW EC 직접 연결 인버터 모터가 장착 된 옥상 포장 장치
상업용 에어컨 포장 유닛 의 장점
1. 실내 공간 절약 : 모든 구성 요소는 쇼핑몰, 사무실 등의 실내 사용 영역을 차지하지 않고 지붕에 설치되며, 이는 바닥 높이가 제한된 건물 또는 소형 레이아웃이있는 건물에 특히 적합합니다.
2. 편리한 설치 및 유지 보수 : 통합 설계를 통해 ON- 사이트 설치는 에어 덕트와 전원 공급 장치를 연결하면 필요하며 건축 기간은 짧습니다. 유지 보수 중에는 방에 들어갈 필요가 없으며 지붕에서 직접 운영을 수행하여 사용자의 간섭을 줄일 수 있습니다.
3. 강한 적응성 : 단일 장치는 다양한 냉각 / 가열 용량을 가지며, 이는 다양한 규모의 상업적 장소의 요구를 충족시킬 수 있습니다. 동시에, 모듈 식 조합을 지원하여 부하 변경을 유연하게 일치시킵니다.
4. 합리적인 에너지 소비 제어 : 장치에는 주파수 변환 기술, 열 회수 기능 등이 장착 될 수 있으며, 이는 실내 하중에 따라 작동 전력을 조정하여 에너지 소비를 줄일 수 있습니다. 에너지 절약과 편안함의 균형을 맞추기 위해 신선한 공기 대 복귀 공기의 비율을 조정할 수 있습니다. 특히 EC Direct -Drive 인버터 모터를 사용하는 장치는 에너지 소비 제어에서 더 뛰어납니다.

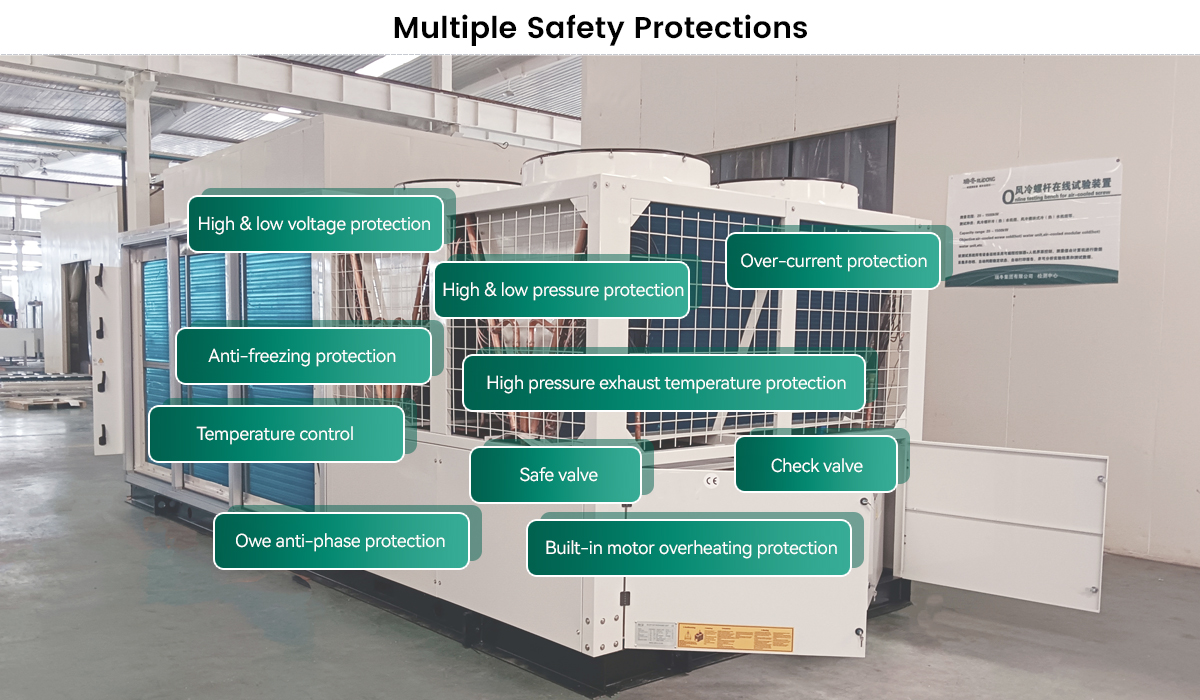

그림 4- 옥상 포장 장치의 다중 보호
상업용 에어컨 포장 장치의 일반적인 응용 시나리오
1. 대형 쇼핑몰 / 슈퍼마켓 : 열린 공간과 조밀 한 여객 흐름을 사용하면 큰 냉각 용량과 신선한 공기량이 필요합니다. 옥상 패키지 유닛은 중앙 공기를 공기로 처리하고 균일 한 공기 공급을 위해 공기 덕트와 협력 할 수 있습니다. 공기 공급 거리가 길고 시스템 저항이 크면 원심 모터가있는 단위가 더 적합합니다. 에너지 소비 및 노이즈 제어에 대한 요구 사항이 높으면 EC Direct -Drive 인버터 모터가있는 장치가 더 좋습니다.
2. 사무실 건물 / 사무실 타워 : 계층 또는 구역 제어에 대한 수요가 높습니다. 사무실 실내 공간을 차지하지 않고 다른 층의 온도 요구 사항을 충족시키기 위해 여러 장치를 연결할 수 있습니다. 이러한 장소는 작동 소음 및 에너지 소비에 더 민감하며 EC Direct -Drive 인버터 모터가있는 장치는 요구를 더 잘 충족시킬 수 있습니다.
3. 호텔 / 케이터링 장소 : 냉각, 난방 및 환기를 고려해야합니다. 일부 유닛은 습도 제어를 지원하여 객실과 연회장의 안락함을 향상시킬 수 있습니다. 객실 공간은 노이즈에 대한 요구 사항이 높으므로 EC Direct -Drive 인버터 모터가있는 장치가 더 적용됩니다. 대형 공기 공급 시스템 저항이있는 대형 연회장의 경우 원심 모터가있는 유닛도 선택합니다.
4. 산업 공장 / 창고 : 일부 생산 워크샵 또는 창고에는 일정한 온도 및 습도 환경 (예 : 전자 공장, 식품 창고)이 필요합니다. 옥상 패키지 유닛은 공기 덕트와 협력하여 정확한 온도 제어를 달성 할 수 있습니다. 공기 공급 거리 및 플랜트의 시스템 저항에 따르면, 해당 모터 유형이있는 단위를 선택할 수 있습니다.
그림 5- 부분 적용 시나리오
2011 년에 설립, Ruidong Group Co., Ltd. 설계, 생산, 판매, 설치 및 유지 보수를 전문으로하는 중앙 에어컨 및 환기 장비에서 14 년 이상의 경험을 자랑합니다. 우리는 맞춤형 서비스를 제공하고 T3 작업 조건을 충족하며 세계적으로 유명한 압축기 및 전기 부품을 사용하여 고품질을 보장합니다.
자세한 내용은 웹 사이트를 방문하거나 자세한 내용을 통해 문의하십시오.
